ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 68-040-05 |
|||||||||
|
Наименование проекта Организованный водосток |
|||||||||
|
Назначение Рекомендуется заменить существующий водосток на зданиях и сооружениях на новый с долглвечностью, равной долговечности наружных стен и оформить их как художественный элемент в архитектуре здания. |
|||||||||
|
Рекомендуемая область применения Строительство зданий и сооружений |
|||||||||
|

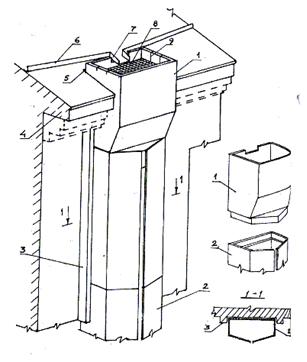

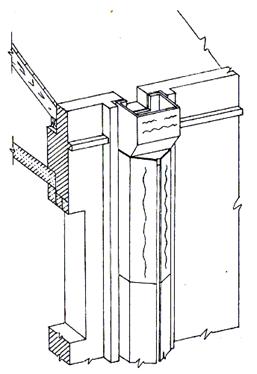

Описание Результат выполнения конструкторской разработки. Предлагаются варианты решения конструкции наружного водостока при завершении стены карнизом (рис 1) или парапетом (рис 2). Элементы водостока выполняются из мелкозернистого армобетона с малой водопроницаемостью. Система водоотвода монтируется из сборных элементов одновременно с кладкой стены при устройстве крыши. Сборные элементы водостока: воронка и стояк, состоящий из отдельных звеньев в виде не замкнутых трубообразных скорлуп высотой до 1.2 м с различной формой поперечного сечения. Звенья вставляются один в другой и крепятся к стене посредством сварки арматурных выпусков из стены к монтажным петлям звеньев, чем обеспечивается надежное закрепление к стене в двух уровнях каждого монтируемого звена. Нижнее звено стояка опирается на бетонный выступ фундамента стены. Воронка расположенная в вырезе карниза и вставленная в верхнее звено стояка, закрепляется сваркой к железобетонной карнизной плите. Вырез в карнизе больше ширины воронки образующийся по периметру воронки конструктивный шов герметизируется. Задняя стенка воронки имеет вырез для пропуска лотка с тем, чтобы вода, стекающая по скату, направлялась желобами и лотком в воронку. Желоб и лоток традиционно изготавливаются из кровельной стали.
Рисунок 1.Рисунок 2. |
|||||||||
|
Преимущества перед известными аналогами Предлагаемая конструкция организованного водостока позволяет обеспечить эксплуатационную системы наружного водоотвода здания, увеличить долговечность наружных стен и может стать художественным элементом в архитектуре здания. |
|||||||||
|
Стадия освоения Внедрено в производство |
|||||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||||||||
|
Технико-экономический эффект Предлагаемая конструкция организованного водостока позволяет обеспечить эксплуатационную надежность системы наружного водоотвода здания и следовательно сохранить долговечность наружных стен. |
|||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||
|
Дата поступления материала 14.07.2005 |
