Номер

65-023-05

Наименование проекта

Вихревая труба ВТ5-02-120.000 СБ; ВТ4-16-4-120 ГЧ; Пневмодетандер лопастной ПДЛп 3-1-1,5 000 СБ.

Назначение

Для охлаждения и нагрева природного газа

Рекомендуемая область применения

Охлаждение и нагрев природного газа автомобильных газонаполнительных станциях.

Описание



Описание к ИЛ 65-023-05



Фиг.1




Фиг.2





Фиг.3

Результат выполнения научно-исследовательской работы.ЗАО «Уромгаз» по программе использования сжатого газа в Российской Федерации.

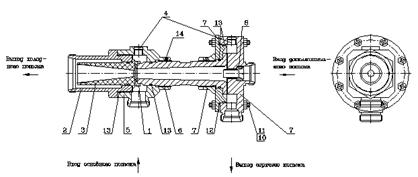

Вихревая труба (Фиг.1) имеет рабочее сопло-1, штуцеры-2, диффузор-3, два гнезда манометрических -4, корпус-5, трубку-6, крышки-7, наладочное сопло-8, гайку трубную-9, шпильки-10, гайки-11, прокладку паронитовую-12, кольца резиновые-13, винты-14.

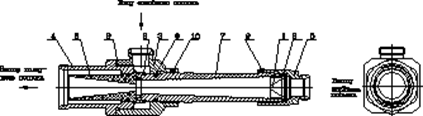

Вихревая труба (Фиг.2) имеет развихритель-1, рабочее сопло-2, корпус с входом основного потока газа -3, штуцер холодного потока газа -4 и штуцер горячего потока газа- 5, диффузор-6, трубку-7, прокладку паронитовую-8, кольца резиновые-9, винты-10.

В вихревой трубе газ разделяется на два потока -холодный и горячий. Холодный поток имеет температуру на 30°С ниже, а горячий на 50°С выше температуры газа на входе.

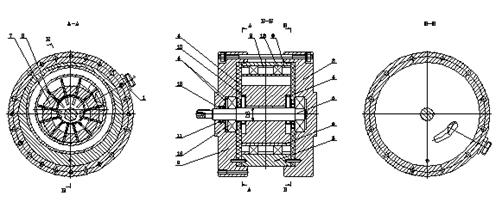

Пневмодетандер лопастной (Фиг.3) имеет входной и выходной штуцеры-1, две крышки-2, корпус-3, четыре шайбы -4, вал-5, цилиндр-6, ротор-7, двенадцать лопастей-8, втулки-9, кольцо металлическое-10, буксу-11, манжеты-12, подшипники-13.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 1.800 тыс.руб. Снижение трудоёмкости и повышение производительности труда в 1,2 раза. Повышение рентабельности на 21%. Улучшение качества заправки АГНКС

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.08.2005
