Результат выполнения конструкторской разработки.

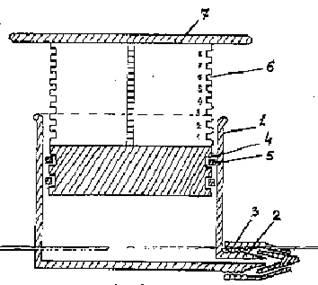

Шприц включает в себя цилиндр 1 (см.рисунок), с плоским дном, ближе к нему в стенке имеет отверстие, от которого начинается канал канюли 2, расположенной под углом, близким к прямому относительно стенки. С внешней поверхности на канюле выполнена резьба 3, а конец ее конусный.

Поршень имеет по окружности канавки 4 для уплотнительных колец 5. На ребрах пластин, образующих крестовидный стержень, выполнены пазы 6, они обозначены цифрами, нанесенными на плоскости. На верхнем конце стержня выполнена нажимная площадка 7.

Вилка-дозатор имеет две ветви, образующие в месте соединения пластинку. Колпачок конусный, полый.

Муфта с одного конца имеет внутреннюю резьбу, другой конец конусный. В стенке выполнена щель в виде трапеции, широким основанием начинающейся от края внутренней резьбы.

Данный шприц отличается от аналогичных тем, что он дополнительно укомплектован шлангом по концам с канюлями: одна из них расширенная, другая зауженная с лепестком.
