Номер

54-242-05

Наименование проекта

Формовочный штамп.

Назначение

Для одновременного формирования двадцати четырех пуклей на боковой поверхности нижнего корпуса чайника.

Рекомендуемая область применения

Изготовление товаров народного потребления на предприятиях различных отраслей промышленности.

Описание

Результат выполнения конструкторской разработки.

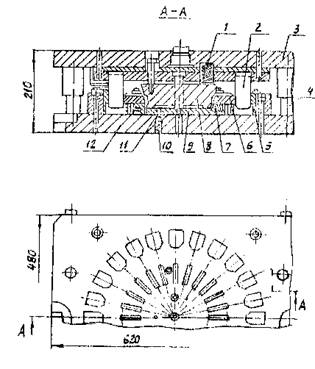

Штамп (рис.1) включает в себя верхнюю 3 и нижнюю 12 плиты колонки 4, по которым перемещается верхняя плита; матрицу 8, пружины 1,7 и 10; пуансона 6, вставки 5, плиту 9, клинья 2 и толкатели 11.

Рис.1. Формовочный штамп

Работа штампа производится следующим образом.

В верхнем положении ползуна пресса на плиту устанавливается заготовка нижнего корпуса чайника. При движении ползуна пресса вниз верхняя плита с матрицей и клиньями опускается вниз. Матрица при этом входит в заготовку и прижимает ее к плите. Для удержания заготовки в неподвижном положении матрица поджимается пружиной. При движении ползуна пресса вниз клинья приводят в горизонтальное движение все пуансоны, которые одновременно формуют двадцать четыре пукли на боковой поверхности корпуса чайника. Для противоотжима клиньев устанавливаются вставки. После завершения операции формирования при движении ползуна пресса вверх матрица и клинья также поднимаются вверх, пуансоны выходят из отформованных пуклей при помощи пружин. Обработанная заготовка выталкивается из штампа толкателем с помощью пружины, установленной в нижней плите штампа,

Преимущества перед известными аналогами

Простота конструкции, удобство в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5-2 раза, снижение трудоемкости изготовления изделий.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

04.07.2005
