Результат научно-исследовательской разработки

Измерительная система выполнена на базеibm- совместимого персонального компьютера с таковой частотой работы процессора не менее 100 МГц.

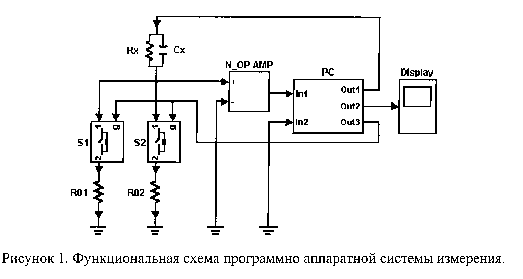

Функциональная схема системы измерения параметров емкостного датчика влажности, представленного схемой замещения из параллельно соединенныхrх иcх элементов показа на рис. 1.

В состав системы входят: РС - персональный компьютерnОР АМР - нормирующий усилитель и измерительная цепь (ИЦ), включающая в себя емкостной датчик (элементыrxиcx), опорные резисторыr01 иr02, а также электронные ключиs1 иs2. Важной аппаратной частью прибора является устанавливаемая на системную шину РС плата имеющая входной АЦП и два выхода, к первому из которых подключается выход ЦАП, а ко второму выход управляющего контроллера.

В процессе работы системы на вход ИЦ с выхода ЦАП подается активное синусоидальное входное воздействие. Сигнал, снимаемый с ИЦ, черезnОР АМП поступает на вход АЦП РС. Дальнейшие измерительные преобразования осуществляются алгоритмическими и программными средствами персонального компьютера.

Данный алгоритм предусматривает.

1.Измерение фазы сигнала на выходе ИЦ при различных частотах и значениях сопротивлений опорных резисторов, которые изменяются программными средствами.

2. Решение системы линейных уравнений, которая учитывает измеряемую частоту, соответствующие значенияr01 иr02, а также результаты измерений фазы, т.е.

3. Решение системы нелинейных уравнений (1), которая в рассматриваемом случае имеет тривиальный вид.

Для измерения параметров ДЭЦ иного состава и иной топологии система измерения обеспечивается библиотекой программ обработки информации для наиболее типовых структур двухполюсников и пакетом программ имитационного моделирования применяемых алгоритмов, который позволяет оценивать погрешности измерений.
