Результат выполнения конструкторской разработки.

Установка (см. рис.) состоит из сварной рамы 1, по которой перемещается каретка 2. Сверху каретки смонтирована стрела 3 со шлифовальной головкой 6. Для отвода абразивной пыли на стреле жестко закреплен отсос 4. На сварной раме 7 размещены приводные обрезиненные ролики, электропривод и пневмопанель. Поддерживающие обрезиненные ролики с площадкой перемещаются по раме 9. От осевого смещения обрабатываемую поверхность удерживает с одной стороны ролик 10, а с другой - специальный упор 8.

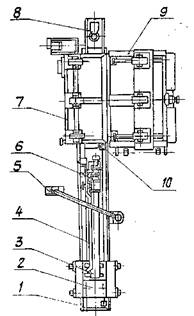

Рис. Схема установки для зачистки сварных швов и шлифования эмальаппаратов (вид сверху).

Включение и отключение электрических приводов производится с подвесного пульта 5. Процесс управления установкой, включая подъем и опускание инструмента, полностью автоматизировано. Вручную производится только настройка под соответствующий диаметр обрабатываемого изделия.

При включении электропривода инструмент шлифовальной головки опускается и начинает совершать круговые движения в горизонтальной плоскости, зачищая всю ширину сварного шва и плавно переходя к обработке основного металла.
