Номер

54-049-05

Наименование проекта

Универсальная подкатная тележка-подъемник

Назначение

Для снятия-установки колес, других массивных агрегатов с грузовых автомобилей, тракторов при выполнении ремонтных работ.

Рекомендуемая область применения

Ремонт автотранспортных средств на предприятиях различных отраслей промышленности.

Описание

Конструкция является результатом выполнения конструкторской разработки.

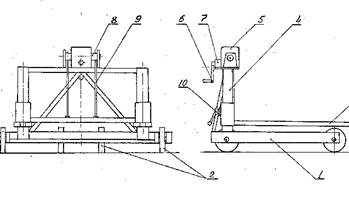

Универсальная подкатная тележка-подъемник (см. рис.) содержит сварную раму 1 с четырьмя колесами 2, механизм подъема и вилочный захват 3, перемещаемый по направляющим 4 рамы. Механизм подъема состоит из червячного редуктора 5 с рукояткой 7 и крановым устройством 6. К валу 9 червячного колеса редуктора присоединены тросы 8, скрепленные с вилочным захватом.

Рис. Универсальная подкатная тележка-подъемник.

Предохранительное стопорное устройство 10 служит для фиксации вилочного захвата на направляющих рамы. Порядок работы тележки-подъемника следующий: сначала ослабляют винты предохранительного стопорного устройства и вращением рукоятки (против часовой стрелки) перемещают вилочный захват в крайнее нижнее положение. Затем тележка подкатывается под демонтируемый агрегат (например, колесо автомобиля).

Вращением рукоятки редуктора (по часовой стрелке) вилочный захват подводится под демонтируемый агрегат. Винты предохранительного стопорного устройства затягиваются и агрегат (колесо) демонтируется с автомобиля. Тележка-подъемник с демонстрируемым узлом выкатывается из-под автомобиля.

Преимущества перед известными аналогами

Универсальность, компактность, удобство в обслуживании.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышает производительность труда в 2,5 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

09.11.2005
