Результат выполнения научно-исследовательской работы.

Конструкция стыка обеспечивает уменьшение фильтрационных потерь, увеличение эксплуатационной надежности и рабочего долголетия. Технический результат достигается тем, что торцовые стенки шва выполнены ступенчатыми, при этом каждая ступень состоит из наклонной и горизонтальной частей, нижняя опорная часть имеет только наклонную часть, а наклонные части последующих ступеней имеют увеличивающийся угол наклона к вертикальной плоскостиd₁<>₂<>₃<>₄, а под стыкуемые плиты уложен антифильтрационный экран из полиэтиленовой пленки.

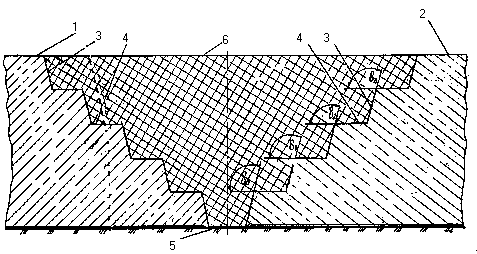

Деформационный шов включает стыкуемые плиты 1 и 2 (см. рисунок), в которых при бетонировании выполнены ступени, состоящие из наклонных 3 и горизонтальных 4 частей. Под стыкуемые плиты 1, 2 подкладывается антифильтрационный экран из полиэтиленовой пленки 5. Пространство между стыкуемыми плитами 1, 2 заполняется герметизирующей мастикой следующего состава: лак ХП-734, битум, кубовой остаток колонны ректификации возвратной изопентан-изопреновой фракции при производстве изопренового каучука на основе изопренового олигомера, асбест хризотиловый и шлифовальная пыль. Угол наклона «8» наклонных частей 3 увеличивается от дна шва к его поверхности.

Деформационный шов работает следующим образом. При расширениях стыкового пространства от изменений температур воздуха герметизирующая мастика благодаря большой площади контакта с торцами стыкуемых плит и значительной величины адгезии обеспечивает герметичность стыка, а ступенчатое расположение боковых поверхностей позволяет равномерно распределить усилия, возникающие от температурного расширения. Экран из полиэтиленовой пленки 5 предотвращает контакт стыкуемых плит с грунтом, что увеличивает надежность и долговечность работы деформационного шва.

Зарегистрировано в Федеральном институте промышленной собственности.

№2004126809/03 (028991) от 06.09.2004 г.
