Результат выполнения научно-исследовательской работы.

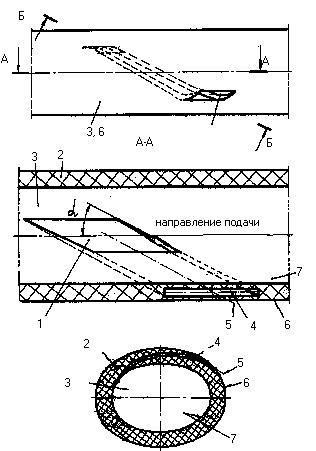

Водовыпуск поливного трубопровода включает сливное отверстие 1 в его стенке 2 (см. рисунок). Сливные отверстия 1 в поливном трубопроводе 3 выполнены с шагом, равным шагу посадки с. - х. культур на орошаемом поле. Каждое сливное отверстие 1 в виде канала 4 прямоугольного сечения ориентированно в стенке 2 под углом а к направлению подачи оросительной воды. Ось симметрии 5 канала 4 совмещена с частью витка винтовой линии, выполненной между внешней поверхностью 6 и внутренней поверхностью 7 стенки 2 поливного трубопровода 3. Угол а наклона оси симметрии 5 канала 4 в стенке 2 трубопровода 3 к направлению подачи оросительной воды выполнен в пределах30...60°.

Водовыпуск поливного трубопровода 3 функционирует следующим образом. При подаче оросительной воды в полости трубопровода 3 под рабочим давлением часть воды поступает в сливное отверстие 1 на внутренней поверхности 7 стенки 2. Далее по каналу 4 в направлении обратному подачи оросительной воды она выводится в отверстие 1 на внешней поверхности 6 стенки 2 и в виде капель подается на поверхность орошаемого участка, занятой, например рассадой с. - х. культур. За счет выполнения канала 4 под углом а к направлению подачи оросительной воды взвеси, минеральный сор, растительные остатки, микроорганизмы не оседают в сливном отверстии 1. При изменениях давления воды в полости поливного трубопровода, поверхность 7 канала 4 служит перепускным клапаном, дозирующим подачу оросительной воды. Выполнение канала 4 в стенке 2 поливного трубопровода 2 обеспечивается технологичностью оборудования, малозатратно, что и сказывается на себестоимости поливного трубопровода с водовыпусками. Отсутствие средств крепления водовыпуска на стенке поливного трубопровода упрощается операция по раскладке перед поливом и сматывании на бобины при завершении поливного сезона. Этим достигается высокая эксплуатационная надежность заявленного поливного трубопровода.

Зарегистрировано в Федеральном институте промышленной собственности.

№2005117269/12(020744) от 14.06.2005.

Положительный результат экспертизы заявки на изобретение по существу от 04.08.05.
