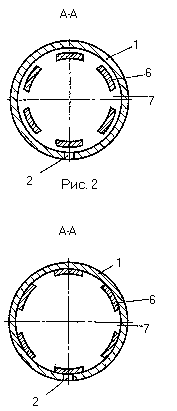

Система капельного орошения включает емкость с регулятором уровня в ней воды и питательный трубопровод 1 с выпускными отверстиями 2 (см. рисунки). Регулятор уровня состоит из запорного клапана, управляемого поплавковым датчиком. На приведенных чертежах известные и серийно выпускаемые узлы не показаны. Над каждым выпускным отверстием 2 в полости питательного трубопровода 1 размещена гильза 3. Гильза 3 выполнена из материала, например фторопласта или другого полимера, обладающего памятью исходной геометрической формы (лист, полый цилиндр, усеченный полый конус и др.). Гильза 3 имеет заходную фаску 4, обеспечивающая плавный переход воды в направлении тока в переходной зоне 5 питательного трубопровода 1. На другом конце гильзы 3 выполнены термочувствительные лепестки 6, выполненные в гильзе 3, между прорезями 7. Это обеспечивает подвижность каждого лепестка 6 в широком диапазоне угловых отклонений к внутренней поверхности питательного трубопровода 1 в переходной зоне 8. Выпускное отверстие 2 выполнено в переходной зоне 8. Количество лепестков 6 соотносится с внутренним диаметром трубопровода 1. Внутренний диаметр последнего равен внутреннему диаметру гильзы 3. Этим достигается снижение местных гидравлических сопротивлений по длине питательного трубопровода 1. Гильзы 3 в полости трубопровода 1 смонтированы при непрерывном производстве последнего и выполняемыми с заданным шагом выпускных отверстий 2.

Система капельного полива функционирует следующим образом. При подаче оросительной воды из емкости системы капельного полива под давлением поступает в полость питательного трубопровода 1 и через заходную фаску 4 поступает в полость гильзы 3. Вода, встречая на своем пути перемещения термочувствительные лепестки 6, давит на их внутренние поверхности и в зависимости от величины давления в той или иной степени отклонения их в сторону выпускного отверстия 2. Лепестки 6 перекрывают поверхность переходной зоны 8 трубопровода 1 и ограничивают доступ воды в отверстие 2. При увеличении температуры воздуха, адекватно почвы, на которой лежит трубопровод 1, лепестки отклоняются в сторону оси симметрии гильзы 3, увеличивая живое сечение выпускного отверстия 2. Таким образом, каждая гильза 3 совместно с термочувствительными лепестками 6 дозируют выдачу воды и обеспечивают заданные поливные нормы. Этим достигается экономное расходование воды. Встроенные гильзы 3 исключают засорение выпускных отверстий 2, а каждый лепесток 6 устраняет наносы с поверхности переходной зоны 8 и отверстий 2.

Зарегистрировано в Федеральном институте промышленной собственности.

№2005124129(027164) от 28.07.05.

Приоритетная справка заявки на изобретение от 29.07.05.

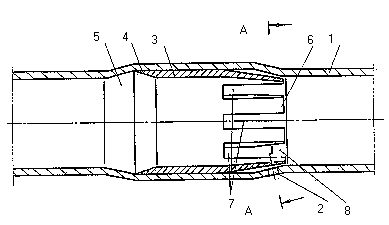

Рис. 1
