Результат выполнения научно-исследовательской работы.

Разработка относится к машинам для разработки мерзлых и прочных грунтов, а именно к рыхлителям ударного действия. Известен рабочий орган рыхлителя подъемно-ударного действия. включающий грузовой блок с центральным клином и присоединенными к нему посредством шарнирных тяг боковыми клиньями с уступами на внешних рабочих поверхностях и подъемно-сцепной узел. Однако этот рабочий орган не обеспечивает достаточной эффективности процесса рыхления грунтов, что обусловлено ограниченным радиусом охвата грунта боковыми клиньями и невозможностью в связи с этим рыхления большого объема грунта и использования силы тяжести самого центрального клина при дополнительном боковом рыхлении грунта.

Цель работы - повышение эффективности рыхления путем дополнительного раздвижения боковых клиньев. Указанная цель достигается тем, что в рабочем органе рыхлителя подъемно-ударного действия, включающем грузовой блок с наклонными поверхностями в верхней его части, боковые клинья, установленные на наклонных поверхностях грузового блока и связанные с ним посредством шарнирных тяг. и центральный клин, грузовой блок выполнен из двух секций, разъемных вдоль плоскости. проходящей между боковыми клиньями и через продольную ось симметрии блока, при этом каждая из секций шарнирно прикреплена нижней частью к центральному клину.

Выполнение грузового блока из двух секций делает возможным их раздвижение при перемещении по их наклонным граням боковых клиньев, что обеспечивает дополнительную раздвижку боковых клиньев и дополнительные разрушения грунта вокруг грузового блока. Шарнирное закрепление в нижней части секций с центральным клином позволяет использовать силу тяжести всего грузового блока как единого целого, так как центральный клин соединяет в нижней час­ти сомкнутые и разомкнутые секции. В момент внедрения в грунт благодаря центральному клину сомкнутые. секции грузового блока и .боковые клинья перемещаются в одном направлении, что позволяет использовать всю накопленную грузовым блоком энергию на разрушение грунта,

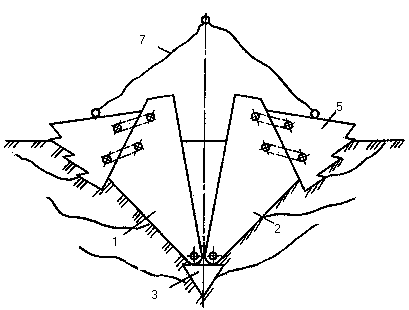

Рабочий орган состоит из грузового блока, выполненного из двух разъемных секций 1 и 2( см. рисунки), которые в нижней части шарнирно прикреплены к центральному клину 3. Разъем секций 1 и 2 выполнен вдоль пло­скости, проходящей между боковыми клинь­ями 5 и через продольную ось симметрии блока: В верхних частях секций 1 и 2 на наклонных гранях 4 установлены боковые клинья 5, которые посредством шарнирных

Рис. 1

Рис. 2
