Результат выполнения научно-исследовательской работы.

Разработка относится к строительству и может быть использовано в качестве балочных несущих конструкций типа подкрановых балок и перекрытий.

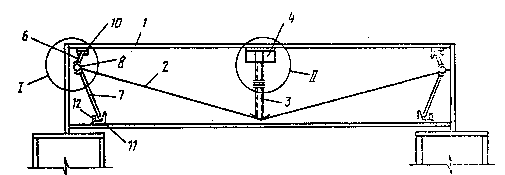

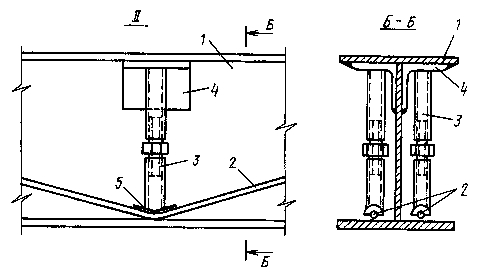

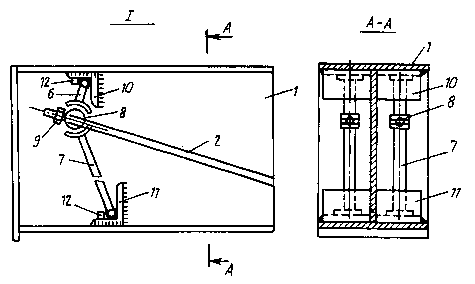

,Шпренгельная конструкция, состоящая из балки 1 (см. рисунки)с затяжкой 2 и раздвижной стойкой шпренгеля 3, упертой через подкладки 4 (например, уголки с ребрами) в верхний пояс балки 1 и через подкладку 5 в затяжку. Балка имеет в приопорных зонах поперечные распорные элементы, состоящие из верхнего 6 и нижнего 7 стержней, объединенных шарнирным узлом 8, обеспечивающим поворот звеньев 6 и 7 при натяжении затяжки 2 и закреплении ее концов гайками 9. Концы стержней 6 и 7 поперечного распорного элемента упираются с возможностью поворота в упоры, например уголки 10 и 11 с ограничителями 12. Упоры 10 и 11 прикреплены к поясам и стенке балки 1.

Предлагаемая шпренгельная конструкция работает следующим образом. Натягивают затяжку раздвижкой стойки шпренгеля или оттягиванием затяжки вниз и последующей установки стойки, или закручиванием гаек на концах затяжек. Одновременно с натяжением затяжки распрямляются немного поперечные распорные элементы, в их звеньях возникают сжимающие усилия, реакции от которых растягивают стенку балки и сжимают нижнюю часть балки. От сжатия в балке возникает дополнительный разгружающий момент.

Рис. 1

Рис. 2 Рис. 3

Рис. 4 Рис. 5
