Результат выполнения научно-исследовательской работы.

Капельница включает установленную с возможностью качания емкость, имеющую впускное отверстие и устройство для заполнения ее водой, соединенное с поливным трубопроводом, при этом емкость с устройством для заполнения ее водой сопряжены с поливным трубопроводом упругим элементом, размещенным с возможностью демонтажа на кронштейне поливного трубопровода, а каждая емкость в виде части полого шара снабжена инъектором. Каждая капельница смонтирована на поливном трубопроводе 1 (см. рисунки) и включает емкость 2 с инъектором 3, размещенным под выпускным отверстием 4, поливного трубопровода 1. На внешней стороне инъекторов 3 предусмотрены водоотводящие канавки 5. Емкости 2 выполнены единой деталью с рычагами 6, для поджатия которых предусмотрены пружины 7. Рычаги 6 смонтированы на кронштейнах 8 поливного трубопровода 1 и зафиксированы с помощью осей 9.

Капельница работает следующим образом. При движении воды по поливному трубопроводу 1 заполняются емкости 2, сила тяжести которых воздействует на пружины 7 и образует зазор между трубопроводом 1 и кромкой емкости 2. Через образовавшийся зазор вода по водоотводящей канавке 5 инъектора 3 поступает в корнеобитаемый слой почвы. Опорожнение емкости 2 уменьшает силу тяжести и пружина 7 перекрывает выход оросительной воды до очередного заполнения' емкости 2. Таким образом, капельница будет работать автоматически, периодически подавая порцию воды с помощью мнъектора в корнеобитаемый слой почвы. Описанная конструкция капельницы позволяет производить увлажнение корнеобитаемого слоя без образования корки. Это позволит повысить равномерность полива и урожайность сельскохозяйственных культур.

Зарегистрировано в Федеральном институте промышленной собственности №2004122996/12(024754) от 26.07.2004.

Положительный результат экспертизы заявки на изобретение по существу.

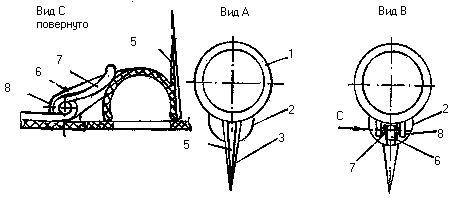

Рис. 2
