Инновации бизнесу. Разжимная оправка для обработки деталей на токарных станках модели 1А720 и 1А730.

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

47-029-05

Наименование проекта

Разжимная оправка для обработки деталей на токарных станках модели 1А720 и 1А730.

Назначение

Обработка деталей типа заготовок шестерен, втулок.

Рекомендуемая область применения

Ремонтные мастерские, цехи.

Описание

Результат выполнения конструкторской разработки.

Разжимная оправка для обработки деталей на токарных станках модели 1А720 и 1А730.

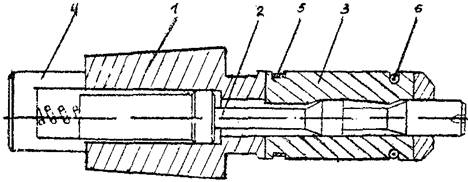

На заводе внедрена разжимная оправка, которая состоит из корпуса 1 (см. рисунок), штока 2, колодок 3, колпачка с пружиной 4, пружинного кольца 5 и пружины 6. Разжимная оправка крепится в шпинделе станка за счет конуса Морзе.

При подаче воздуха в полость цилиндра задней бабки токарного станка шток поршня, в конус которого вставлен специальный центр, нажимает на шток разжимной оправки. Шток разжимной оправки приводит в перпендикулярное движение колодки, которые своими выступами прижимают внутренний диаметр обрабатываемой детали. После обработки детали воздух подают в полость цилиндра задней бабки со стороны штока. Шток цилиндра вместе с центром отходит в исходное положение. Пружина, которая находится в корпусе колпачка, выталкивает шток оправки, пружинное кольцо и возвращает колодки в исходное положение. Затем цикл повторяется.

Преимущества перед известными аналогами

Улучшились качество выпускаемой продукции, условия труда и техника безопасности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.11.2005
