Номер

47-024-05

Наименование проекта

Отопление и водоснабжение жилого дома.

Назначение

Отопление и водоснабжение монсардного одноквартирного трехкомнатного жилого дома со стенами из кирпича.

Рекомендуемая область применения

Строительство, реконструкция, ремонт жилых домов.

Описание

Результат выполнения конструкторско-технологической разработки.

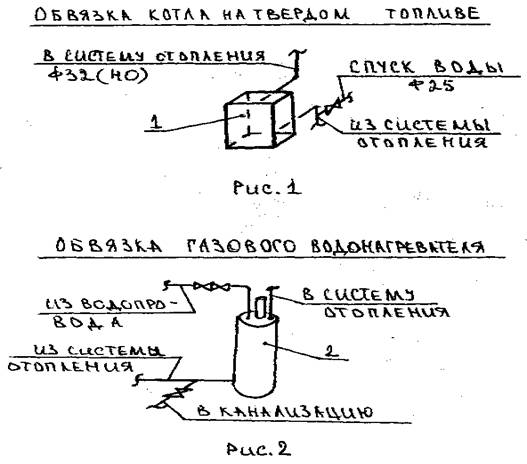

На рисунке 1 представлен вариант обвязки котла на твердом топливе, на рис.2 вариант обвязки газового водонагревателя.

Установили котел 1 (КЧММ-2), который работает на твердом топливе, и газовый водонагреватель 2 (АОГВ-10-3-У).

Водонагреватель, служащий источником теплоснабжения, установили на кухне. Параметры теплоносителя в системе отопления +90°С (+70°С).

Система отопления запроектирована поквартирная, однотрубная, тупиковая с верхней разводкой. В качестве нагревательных приборов установили радиаторы

М-140-АО. Регулирование теплоотдачи нагревательных приборов осуществляется кранами двойной регулировки.

Воздух из системы отопления удаляется через расширительный бак, установленный на чердаке. Подающий трубопровод проложили под потолком мансарды, обратный - по полу.

Система холодного водоснабжения принята централизованная с вводом от наружной сетиd=65(40)мм.

Внутреннюю сеть канализации установили с выпуском сточных вод в колодец из поливинилхлоридных трубd=100мм иd=50мм.

Преимущества перед известными аналогами

Улучшение условий проживания людей.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества жилищных условий в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся
