Результат выполнения конструкторской разработки.

На территории агрофирмы построено несколько зданий свиноводческого комплекса. Ранее отопление помещений в зимний период осуществлялось из котельной, пристроенной к свинарнику, где был установлен котел, работающий на жидком топливе. Нагретую воду насосом подавали по трубам в отопительные радиаторы.

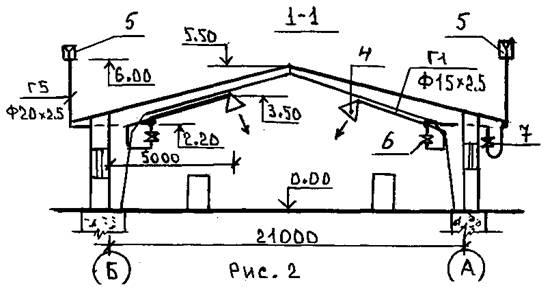

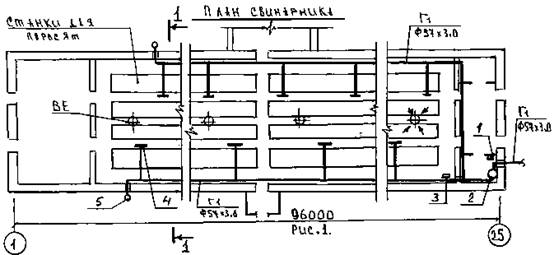

Предложено для отопления применить газовые горелки ГИИВ-3,65 инфракрасного излучения. На рис.1 представлен план свинарника, на рис.2 разрез. Здание свинарника выполнено в полурамных конструкциях. К свинарнику подведен газопровод низкого давления Ш57х3,0 м. На вводе установлен электромагнитный клапан 1, далее газовый счетчик 2, сигнализатор 3, газовый излучатель 4 и над зданием установили насадку для свечи 5. Для каждого излучателя установили отвод газопровода диаметром 15 мм и далее шланг. На отводе имеется кран газовый 6, на отводе для свечи предусмотрен кран газовый 7. На узле учета газа имеются газовые краны. Излучатели крепят к перекрытию на высоте 3,5 м, отражатели направлены в станки для поросят. Отопление принято от газовых инфракрасных излучателей, которые работают на природном газе низкого давления ГОСТ 5542-87 с теплотворной способностью 8095 ккал/м .

Для учета расхода газа предусмотрена установка бытовых счетчиков газа

СГБ-10. После монтажа произвели испытание внутреннего газопровода низкого давления: на прочность давлением 0,1 МПа (1час); на герметичность давлением

0,01 МПа (1 час).

После монтажа и испытания газопроводы покрасили двумя слоями грунтовки и эмали.

Вентиляция принята приточно-вытяжная с естественным побуждением. Приток воздуха осуществляется через двери и окна (форточки); вытяжка - через дефлекторы, устанавливаемые на крыше здания.

Принцип работы горелок: преобразование теплоты сгорания природного газа низкого давления в тепловые инфракрасные лучи.

Применение инфракрасных излучателей объясняется экономичным по сравнению с традиционными видами отопления (отсутствие промежуточного теплонакопителя - пара, воды, внешних и внутренних коммуникаций).

Физико-химические процессы, происходящие в керамических горелках, превращают в инфракрасное излучение до 90% тепла, полученного при сгорании топлива.
