Описание к ИЛ № 29-154-05

Результат выполнения конструкторско-технологической разработки.

Узел соединения включает в себя (см. рис.) несущие стеновые плиты 1, изготовленные из двух слоев легкого бетона (керамзитобетона) и активного утеплителя между ними (минераловатные или пенополистирольные плиты). Нижний бетонный слой плиты толще верхнего и является несущим.

В процессе формирования бетонные слои соединены между собой по периметру панели бетонными ребрами.

Опорные несущие ребра 2 больше по размерам других ребер 3. На ребре плиты устанавливают внутренние несущие стеновые панели 4.

В процессе монтажа плиты укладывают на растворе на железобетонный ростверк 5 таким образом, чтобы боковые грани опорных ребер были смещены на разбивочные оси на половину толщины ребра, то есть 100-125 мм, что обеспечивает надежное опирание на них стеновых панелей и передачу нагрузки от них на ростверк через ребро. Плиты перекрытия опираются на ростверк по контуру.

С целью унификации стеновых наружных панелей 6 первого этажа с панелями типовых этажей опорной части равна толщине трехслойной панели перекрытия.

Цокольные экраны изготавливаются из легкого бетона (керамзитобетона) для обеспечения лучших теплозащитных качеств перекрытия в уровне расположения плит.

Несущие стеновые плиты перекрытия и цокольные экраны соединены между собой с помощью сварных закладных деталей. Стыки между плитами и цокольными экранами замоноличиваются цементным раствором на высоту нижней несущей части плиты, затем устанавливают из утеплителя (минеральной ваты, пенополистирола) вкладыш, по толщине равный толщине слоя утеплителя в плитах. Сверху стык заделывают раствором до уровня поверхности плит.

Сварка закладных деталей и замоноличивание стыков обеспечивают надежный диск жесткости на уровне цокольного перекрытия.

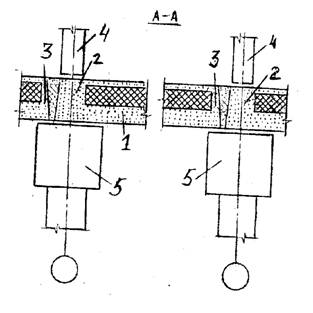

Рис. Узел соединения элементов здания
