Описание к ИЛ № 29-151-05

Результат выполнения конструкторско-технологической разработки.

Приспособление (см. рис.) состоит из шкалы 1, указателя 4, рычага 3 и индикатора часового типа 5.

Усилие прижима осуществляется следующим образом. Рычаг приспособления устанавливается на гайку 2 крепления короснимателя и при повороте ротора подводится в положение смотрового окна. В этом положении с помощью специальной струбцины, входящей в комплект, ротор окорочного станка жестко закрепляется относительно статора. Указатель показывает на шкале минимальный просвет между рабочими кромками короснимателей. При помощи рычага производится отвод кромки короснимателя на определенный диаметр. Величина отклонения фиксируется указателем на шкале. Величина усилия прижима определяется по шкале индикатора, отторированной на усилие прижима.

Таким образом поочередно проверяется усилие прижима всех короснимателей.

Для короснимателей, имеющих отклонение больше 5%, необходимо выполнить регулировку.

Равномерного одинакового усилия прижима короснимателей добиваются подбором пружин одинаковой жесткости или регулировкой их жесткости при помощи гайки. Регулирование общего усилия прижима короснимателей к бревну производится винтовыми парами, посредством которых осуществляется поворот кольца, где закреплены упоры пружин поджатия короснимателей.

Усилие прижима короснимателей

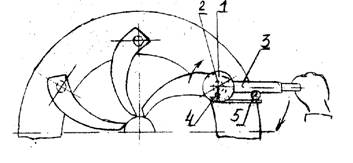

Рис. Приспособление для определения усилия прижима короснимателей к бревну
