Описание к ИЛ № 29-106-05

Результат выполнения конструкторско-технологической разработки.

Поточная технологическая линия включает в себя (см. рис.) оборудование для искусственной сушки зеленой массы, прессования ее в брикеты, пневмосортирования и охлаждения готовой продукции.

Транспортер сухой резки 3 удлинен и установлен под шлюзовым затвором циклона сухой массы 1 агрегата АВМ-1,5, а реверсивный транспортер 4 - перпендикулярно к нему. Оба пресса 6,16 подняты под палубой баржи и расположены параллельно друг другу за транспортером резки. Под ними смонтирован ленточный транспортер брикетов 7, длина которого увеличена. Загрузочная горловина транспортера 8 загрузки охладителя расположена под ленточным транспортером 7, а выгрузная - под охладителем 10. Охладитель брикетов установлен перпендикулярно прессом и поднят над ними на стойках, что позволяет свободно проходить под ним обслуживающему персоналу. Отбор крошки осуществляется в выгрузной горловине транспортера 8, а возврат ее на повторное брикетирование производится через циклон 2, который установлен над транспортером резки.

Наличие двух прессов и накопительно-регулирующих емкостей, роль которых выполняют питатель зеленой массы и транспортер резки, позволяет повысить надежность функционирования поточной линии и обеспечить согласованную работу ее участков.

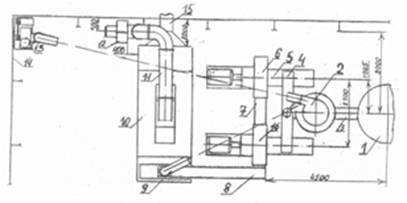

Рис. Размещение оборудования кормов на плавучем кормозаводе:

5 - смеситель-питатель, 9 - пневмотранспортер;

11-воздуховод; 12,13-вентиляторы;

14-стена; 15-транспортер
