Описание к ИЛ № 29-101-05

Результат выполнения конструкторско-технологической разработки.

Стенд состоит (см. рис.) из станка 1, рольганга - стеллажа и рольганга 7, шкафа управления 6, пульта управления 2, насосной установки 4, пневмогидроаппаратуры 5, кронштейна 3.

На столе станка расположены передвижные направляющие планки, с помощью которых профиль устанавливается перпендикулярно режущей пиле.

Алюминиевый профиль подается по рольгангу до упора, который перемещается по скалкам и устанавливается на необходимый размер. Пневмоприжим фиксирует профиль, после чего включается подача режущей пилы. Скорость резания регулируется гидродросселем, расположенным на насосной установке.

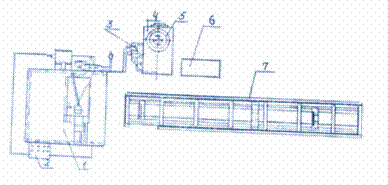

                          Рис. Стенд для резки алюминиевых профилей

Станок режет профиль не только в горизонтальном положении, но и под углом (до 20°). Для этого ослабляют болты в пазах со стороны редуктора и за рукоятку редуктора повертывают поворотный стол станка с приводом и пилой на необходимый угол, для определения которого на тихоходном валу редуктора закреплено кольцо с делениями.
