Результат выполнения конструкторско-технологической разработки.

Комплексные плиты представляют собой (см. рис.) трехслойную конструкцию, изготовленную в едином производственном цикле и состоящую из наружных бетонных слоев (нижний несущий 1, верхний 3 защитный) и среднего теплоизоляционного слоя 2.

Наружные бетонные слои соединены через слой теплоизоляционного материала стержневыми (гибкими) связями 4 в виде шпилек. Бетонные слои могут быть из тяжелого или из легкого бетона. Теплоизоляционный слой выполнен из минераловатных полужестких или жестких плит (g₀=125-175 кг/м ³).

Плиты армируются сетками, каркасами, а плиты с пролетом более 6 м - преднапряженной арматурой. Изготавливаются плиты в горизонтальных формах.

Основные операции при формировании плит:

-установка арматуры в бортоснастку;

-формование нижнего несущего бетонного слоя;

-укладка утеплителя;

-укладка верхней арматурной сетки;

-прокалывание утеплителя металлическими шпильками (гибкие связи);

-формование верхнего бетонного слоя.

Возможно использование пенополистирольных плит или их сочетания с минераловатными плитами.

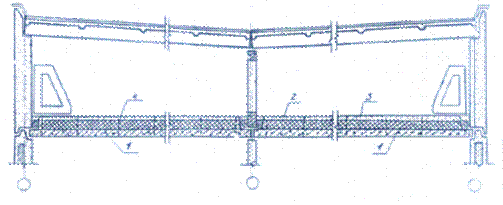

Рис. Комплексные плиты чердачного перекрытия
