Результат выполнения конструкторско-технологической разработки.

Инвентарное устройство включает в себя (см. рис.) разъемный объемлющий сваю 1 хомут 2 и опорные столики 3 под балки ростверка. Хомут снабжен шарнирно прикрепленными к нему консольными элементами 4. Каждый консольный элемент имеет на конце, обращенном к свае, пластину 5, жестко прикрепленную к нижней поверхности элемента, выступающую за его пределы и упирающуюся в боковую грань 6 сваи.

На противоположном конце консольного элемента расположено подъемно-винтовое приспособление 7. Каждый опорный столик закреплен на верхнем торце соответствующего подъемно-винтового приспособления.

Хомут может быть выполнен составным из П-образной секции и шарнирно присоединенной к одной его стороне замыкающей пленки. Секция открывается с одной стороны и имеет замок со шпонкой 8 и ушки для шарнирного присоединения при помощи гладких штырей 9 консольных элементов.

Подъемно-винтовое приспособление состоит из планок 10 с резьбовыми втулками 11, в которые ввернут на резьбе шток. На планках прикреплены направляющие стойки. Опорный столик снабжен снизу стаканом, расположенным на верхнем конце штока. Снизу опорного столика приварены направляющие штыри, взаимодействующие с направляющими стойками.

Устройство работает следующим образом.

Хомут устанавливают на сваю приближенно к проектной отметке (используя замыкающую пленку) с отстегнутыми консольными элементами и сразу навешивают их, вставляя в шарниры штыри. При этом под собственным весом консольного элемента пластина, упираясь кромкой в сваю, фиксирует на свае хомут (при навешивании одного консольного элемента хомут фиксируется). Затем навешивают остальные консольные элементы (отдельные инвентарные устройства могут иметь консольные элементы с трех и даже с четырех сторон) в зависимости от количества сопрягаемых балок в монтируемом ростверке.

После этого опорные столики с помощью резьбового штока устанавливают на проектную отметку, а на них краном укладывают балки и т.д.

После затвердения бетона устройство легко разбирается следующим образом. Штоки поочередно ослабляются, после чего, слегка приподняв консольный элемент, вынимают штыри и снимают консольные элементы. Затем, открыв замок, открывают замыкающую планку хомута и снимают его со сваи.

Конструкция в собранном виде компактно складывается.

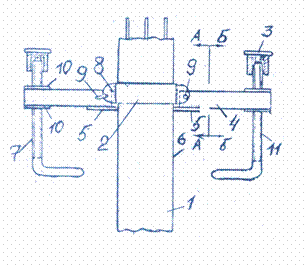

Рис. Инвентарное устройство для фиксации балочного ростверка на свае
