Результат выполнения конструкторско-технологической разработки.

Установка состоит (см. рис.) из откидных клапанов 1, расположенных на основании 2, в котором размещена вакуумно-газовая система; источника питания 3; пульта управления 4. Колпаки оснащены подсветкой 5, смотровым окном 6 с защитным стеклом, моновакууметром 7 и вакуумметром ВТ-3 (8). Под колпаком снизу стола - основания герметично прикреплена рабочая камера - манипулятор 9, куда устанавливается свариваемое изделие 10. Сверху стола - основания под колпаком 14 расположен сварочный электрод 11 и система слежения за стыком 12.

Последовательность выполнения операций при работе установки:

- включение вакуумного насоса;

- установка свариваемых узлов на манипулятор, регулировка сварочного электрода, герметизация колпака;

- включение вакуумного клапана, откачка рабочей камеры до 1,33 Па;

- закрытие вакуумного клапана;

- напуск газа или смеси газов (аргон, гелий) до 60-70 кПа;

- поджег сварочной дуги;

- включение вращения манипулятора со свариваемыми узлами;

- сварка изделия;

- отключение сварки и вращение манипулятора с изделием;

- выдержка, охлаждение сварного шва;

- перенапуск защитного газа в отключенный рабочий объем второго клапана;

- напуск воздуха, съем изделия.

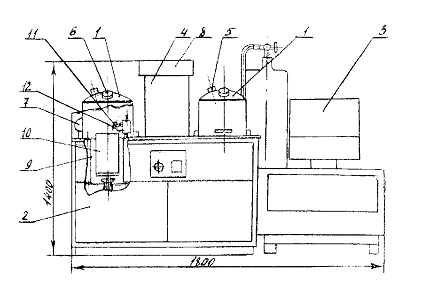

Рис. Двухколпаковая однопозиционная установка сварки кольцевых швов
