Номер

24-062-05

Наименование проекта

Многофункциональный деревообрабатывающий станок "Термит 320 МФ"

Назначение

Изготовление деталей для деревянного домостроения и производство пиломатериалов.

Рекомендуемая область применения

Деревообрабатывающие предприятия, специализирующиеся на производстве комплектов деталей для строительства деревянных домов.

Описание

Результат выполнения конструкторской разработки.

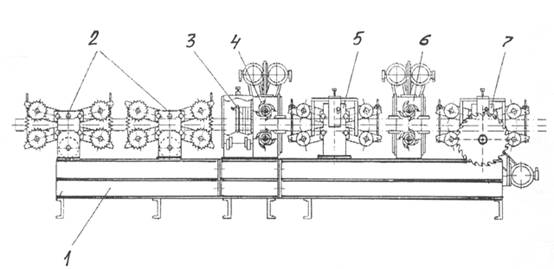

Станок состоит из станины 1 (см. рисунок), на которой смонтированы устройство 2 подачи и ориентирования бревна, оцилиндровочная го­ловка 3, устройство 4 фрезерно-ориентирующее, вытяжное устройство 5, фрезерно-пильное устройство 6, фрезерно-пильно-вытяжное устройство 7.

Бревно посредством вальцового устройства подачи и ориентирования бревна вытяжного устройства 5 и вытяжных вальцов устройства 7 перемещается через зоны обработки устройств 3, 4, 6 и 7. В зависимости от конфигурации установленного на шпинделе инструмента возможно получение следующих видов продукции:

- оцилиндрованное бревно диаметром от 160 до 320 мм с градацией через 1 мм (гладкий цилиндр, цилиндр с продольным и компенсационным пазами);

- строительный брус различной конфигурации;

- двухкантный брус с шириной постели до 300 мм;

- обрезной пиломатериал шириной до 150 мм (возможна обработка как с использованием операции цилиндрования, так и без нее).

Любой из указанных видов продукции получается за один проход бревна через станок.

Многофункциональный деревообрабатывающий станок "Термит 320 МФ"

Преимущества перед известными аналогами

Высокопроизводительный многофункциональный станок проходного типа, позволяющий получать оцилиндрованные бревна для домостроения, двухкантный брус с шириной постели до 300 мм, или обрезной пиломатериал за один проход.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уменьшение номенклатуры специализированного оборудования на предприятии (возможно выполнение операций цилиндрования, фрезерования и пиления на одном станке) в 3 раза. Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2005
