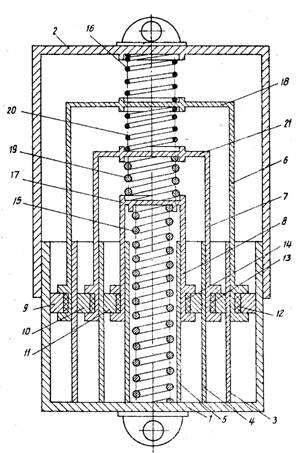

Конструкция предлагаемого устройства для гашения колебаний представлена на рис. 1 - общий вид, продольный разрез.

Рис. 1

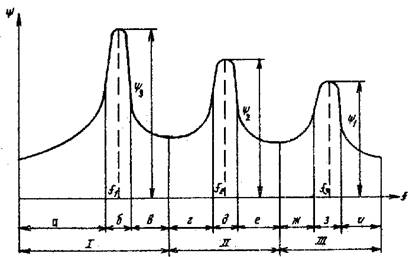

На рис. 2 дана характеристика зависимости степени демпфирования от частоты колебаний. Устройство содержитсостоящий из двух телескопических частей 1 и 2 корпус, установленные в кор­пусе телескопические цилиндры 3 - 5 стаканы 6 - 8, между стенками которых рас­положены трущиеся пары, образованные фрикционными цилиндрическими накладка­ми 9 - 11, прижатыми упругими вставка­ми 12 - 14 к стенкам цилиндров 3 - 5.

Рис. 2

Упругие элементы 15 к 16 последова­тельно расположены между частями 1 и 2 корпуса и днищами 17 и 18 стаканов 6 и 8, а упругие элементы 19 и 20 - меж­ду днищами 17,18 и 21 стаканов 6 - 8.

Характеристика зависимости степени демпфирования от частотыfустрой­ства имеет три резонансных всплеска на частотахf₁,f₂,f₃. Частотный диапа­зон, в котором работает устройство, разбит на три зоныi,ii,iii,каждая из ко­торых определяется соответственно боковой качкой, галопированием и подпрыгиванием кузова транспортного средства, и частот­ные полосы a -u.Соотношение жесткостей С ₁, С ₂ и С ₃ упругих элементов 16, 20 и 19 и соотношение сил демпфирования _1,2,3 стаканов 6 - 8 с трущими­ся парами подбирается так, что С ₁ < с="">₂ < с="">_3, а ₁<>₂<>₃.

Устройство работает следующим обра­зом. Колебания в дореэонансной частотной полосе ж и зарезонансной полосе и сопро­вождаются незначительными амплитудами перемещений, поэтому амортизация объек­та осуществляется только упругим элемен­том 16, а демпфирование в этих частотных полосах практически отсутствует. При сов­падении собственной частоты колебанийf₃с частотой возмущающего воздействия возникает явление резонанса, которое сопровождается увеличением амплитуд перемеще­ний. Поэтому в резонансной полосе з в работу включается стакан 18, что увели­чивает демпфирование до величины ₁. При колебаниях амортизируемого объекта в частотной зоне iii упругие элементы 20 и 19 в работе не участвуют.

Амплитуды перемещений амортизируе­мого объекта при колебаниях галопирования в частотной зоне ii имеют большие значения, чем амплитуды перемещений при подпрыгивании. Поэтому в дорезонансной г и зарезонанской е частотных полосах в ра­боту включается упругий элемент 20. При колебаниях в резонансной частотной полосе д амплитуды перемещений возрастают и в работу включается стакан 7, при этом демпфирование увеличивается до значе­ния ₂ .

При низкочастотных колебаниях боковой части в частотной зоне iамплитуды пере­мещений амортизируемого объекта дости­гают такой величины, что в дорезонансной а и зарезонансной в частотных полосах в работу включается упругий элемент 19, а на резонансной частотной полосе демпфирование обеспечивается трением фрикци­онной накладки 11, обеспечивающей увеличение силы демпфирования до значения _2.

В результате работы предлагаемого уст­ройства степень демпфирования в районе ре­зонансов значительно возрастает и тем самым повышается эффективность гашения колебаний.
