Оправка на эррозионный станок модели 4Е723М

Назначение

Крепление электрода и принудительная прокачка рабочей жидкости через электродный зазор на эррозионном станке модели 4Е723М.

Рекомендуемая область применения

Машиностроение, механическая обработка, ремонтно-механическое производство.

Описание

Результат выполнения конструкторской разработки.

Оправка (см. рисунок) представляет собой корпус 3, к которому приварены фланец 1 для крепления электрода, фланец 2 для крепления к электродержателю станка и приварыш 5 для крепления штуцера 4 под шланг подачи принудительной прокачки рабочей жидкости, для чего в деталях 3, 4 и 5 выполнены отверстия диаметром 5 мм.

Материал всех деталей ст3 ГОСТ380-94, сварочные швы выполнены катетом 3 мм по ГОСТ 5264-80.

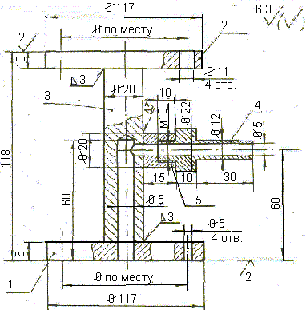

Рис. Оправка на эррозионный станок модели 4Е723М.

Преимущества перед известными аналогами

В отличие от аналогов удаление отходов из электродного зазора происходит более интенсивно и равномерно.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 25-30% возросла производительность труда за счет применения более высоких режимов обработки.

Возможность передачи за рубеж

Возможна передача за рубеж
