Результат выполнения конструкторской разработки.

Приспособление (см. рисунок) состоит из толстостенной трубы 1 сортамента 20х4,0 мм ГОСТ8734-75 и двух болтов 2 нормальной тонкости М14х20 ГОСТ7798-70.

На трубе выполнены напроход две «лыски» в размеры 7,5 мм и 16,5 мм; сквозной по длине и глубине трубы паз шириной 8 мм; сквозной по глубине паз длиной 260 мм и шириной 4,5 мм и два резьбовых отверстия М14 длиной 20 мм с торцов. Труба 1 изготовлена из стали марки 20 ГОСТ8733-74, а болты 2 из стали 20 ГОСТ 1050-74.

Приспособление работает по принципу разрезной втулки. Подлежащие обработке заготовки «Втулок», изготовленные из полиамида и имеющие по наружному диаметру резьбу М12 набираются в отверстие внутреннего диаметра трубы 1 и стягиваются за торцы двумя болтами 2. Приспособление одной из «лысок», через прокладку, устанавливается на направляющие станочных тисков и усилием рукоятки зажимается в них. Концевой фрезой, заточенной под радиус 2 при основании производится фрезерование пазов одновременно двадцати двух «Втулок» на глубину 1 ^-0,3мм сначала с одной стороны, а затем, с переворотом и установкой приспособления на противоположную «лыску», с другой. При отсутствии полной загрузки приспособления, место недостающих «Втулок» заполняется вставкой необходимой длины диаметром 10 мм.

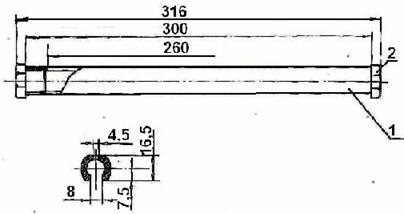

Рис. Многоместное приспособление для обработки «втулок».
