ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-021-05 |
|
Наименование проекта Плиты переходные |
|
Назначение Закрепление деталей типа тел вращения на вертикально-фрезерных станках с применением делительной головки и заднего центра. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Плита левая и плита правая (зеркально отображено левой во фронтальной плоскости) изготовляется из листовой стали 10ХСНД и обрабатываетсяr z80 до габаритных размеров 1100х300х35 мм каждая (см. рис.). В плитах вдоль оси на расстоянии 80 мм друг от друга выполняются Т-образные пазы шириной 20/32 мм и просверливаются на расстоянии 120 мм и 675 от края плиты по два отверстия диаметрами45/22 мм. Через эти отверстия плиты крепятся болтами к столу станка, а в Т-образные пазы заводятся болты для закрепления делительной головки и заднего центра.

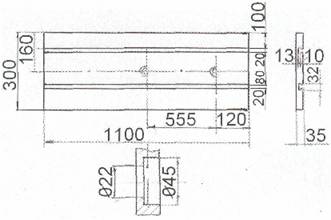

Рис. Плиты переходные. |
|
Преимущества перед известными аналогами Данные плиты более компактны и просты по конструкции. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25-30% повысилось качество обработки деталей. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.04.2005 |
