Результат выполнения конструкторской разработки.

Изобретение относится к дозирующим устройствам,в частности для до­зирования сыпучих или плохосыпучих минеральных удобрений из бункеров.

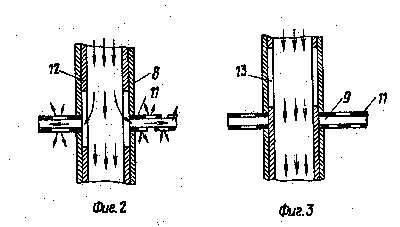

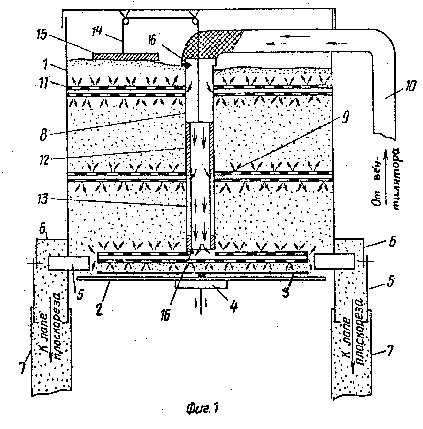

На фиг. 1 изображен туковысеваю щий аппарат, разрез; на фиг.2 - ок­но, открытое положение; на фиг.3 -то же, закрытое положение.

Туковысевающий аппарат содержитемкость 1, в нижней части которойрасполагается диск 2 с ворошителем3 и приводом 4. Здесь же располагают­ся два неподвижных направляющих скреб­ка 5, приемные воронки 6 и тукопроводы 7. В центральной части емкости 1 установлена пустотелая вертикальная труба 8 с радиальными окнами 9, кото­рая через воздуховод 10 связана с нагнетающим вентилятором. В окна 9 тру­бы 8 вставлены горизонтальные насадки 11с отверстиями. Внутри трубы 8 рас­полагается цилиндрический клапан 12с осевыми окнами 13, который черезгибкую тягу 14 связан с уровнемером15. Ход клапана 12 ограничиваетсядвумя упорами 16, жестко установлен­ными на вертикальной трубе 8. Послед­няя удерживается в вертикальном поло­жении благодаря тому, что концы гори­зонтальных насадок 11 соединены жест­ко с емкостью 1.

Емкость 1 заполняется сыпучими илиплохосыпучими минеральными удобрения­ми (туками). При полной емкости 1уровнемер 15 находится в верхнем поло­ жении и все окна 13 цилиндрическогоклапана 12 совпадают с окнами верти­кальной трубы 8 (фиг. 2). Воздух отвентилятора (не показан) по воздухо­воду 10 подается в вертикальную тру­бу 8 и через окна в горизонтальныенасадки11.Выходя из насадок, воз­дух проходит слой материала, разру­шая образующиеся своды. Расположение горизонтальных насадок 11 в несколько рядов дает большие преимущества,так как туки разрыхляются на всю вы­соту емкости 1, при этом проявляетсяэффект сверхтекучести материала. Припродувке воздухом возникает газоваясмазка - тонкий слой газа, окутываю­щий каждую частицу. Происходит какбы замена сухого трения частиц друг одруга жидким трением. Сверхтекучесть может помочь .значительно (в десятки раз) повысить расходы и способствовать тем самым быстрому опорожнению емкости 1, уменьшению образова ния сводов и увеличению равномерностидозирования.

При полностью заполненной емкости1 уровнемер 15 находится в предельно верхнем состоянии, а нижний конецклапана 12 упирается в упор 16. Приэтом окна 13 клапана 12 совпадают с отверстиями всех насадок 11 (фиг. 2).В этом случае воздух от воздуховодаподается во все насадки 11 и весьматериал в емкости 1 воздухом проду­вается. В результате опорожнения емкости 1 уровнемер 15 опускается и че­рез тягу 4 поднимает клапан 12. Размер окон 13 клапана 12 подобран так,что при достижении уровнемером 15уровня верхней насадки 11 произойдетперекрытие окна 9 верхней насадки 11перемычкой клапана 12 и воздух вверхнюю насадку 11 попадать не будет(фиг. 3). Таким образом произойдетавтоматическое отключение верхней насадки 11. В дальнейшем уровнемер 15дойдет до уровня следующей насадки 11(вторая сверху насадка11)и произойдет ее отключение. Как толькоклапан 12 дойдет до верхнего упора16, произойдет его остановка. Нижняянасадка 11 всегда будет работать,предотвращая образование сводов внижней части емкости 1 и обеспечивая высокую равномерность дозирования.

Подача минеральных удобрений обес­печивается за счет поворота направля­ющего скребка 5.
