Результат выполнения конструкторской разработки.

Изобретение относится к области извлечения паров влаги из газов и может применяться для нормализации влажностного режима воздуха в объектах, имеющих мелкие замкнутые объемы (индивидуальные овощехранилища, подвалы и т.д.).

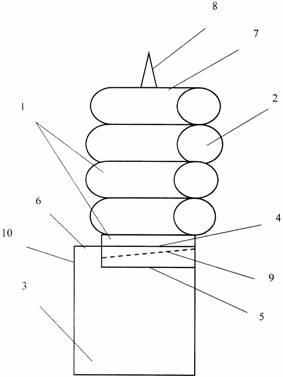

На чертеже изображено предлагаемое устройство.

Устройство состоит из волокнисто-пористой оболочки 1, заполненной растворимым адсорбентом 2. К нижнему концу оболочки 1 крепится сборник влаги 3. Верхний край 4 сборника влаги 3 охватывает волокнисто-пористую оболочку 1 и крепится выше ее нижнего обреза 5. В верхней части сборника влаги 3 в месте соединения его с оболочкой 1 его ширина выступает за последнюю и образует сливную горловину 6. На верхнем краю 7 волокнисто-пористой оболочки 1 имеется крепежная петля 8. В месте охвата сборником влаги 3 оболочки 1 на нем выполнен строчный шов 9, крепящий их друг к другу и имеющий наклон в сторону выступающего конца 10 горловины 6.

Устройство работает следующим образом. За петлю 8 его крепят в вертикальном положении в осушиваемом объекте, имеющем повышенную влажность воздуха. Адсорбент через волокнисто-пористую оболочку 1 впитывает из воздуха пары влаги до полного насыщения. Оболочка намокает и по ней под действием гравитационных сил влага с растворенным адсорбентом начинает опускаться в сборник влаги 3. В месте соединения сборника влаги 3 с волокнисто-пористой оболочкой выполнен строчный шов 9, имеющий наклон в сторону выступающего конца 10 горловины 6. Влага, не прошедшая через шов 9, стекает по его уклону между оболочкой 1 и материалом сборника влаги 3 в сливную горловину 6.

Таким образом, предотвращается накопление и переливание влаги в месте соединения оболочки 1 и сборника влаги 3.
