Результат выполнения конструкторской разработки.

Изобретение относится к области приборостроения и может быть использовано для измерения уровня жидкости в замкнутых объемах.

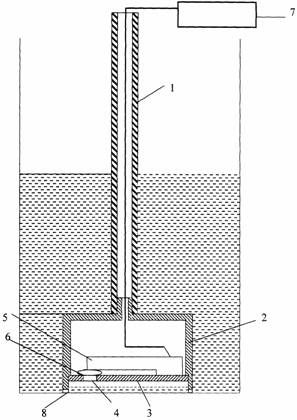

На чертеже изображено устройство для измерения уровня жидкости.

Устройство для измерения уровня жидкости содержит вертикально расположенную трубу 1, насадку 2, герметично соединенную с трубой 1, пластину 3 с окном 4, тензодатчик 5, расположенный в насадке 2 и смонтированный на пластине 3, эластичную диафрагму 6, которая герметично перекрывает окно 4 и сопряжена с тензодатчиком 5, показывающий прибор 7, вход которого соединен с выходом тензодатчика 5, а в нижней части насадки 2 сделаны вырезы 8 для подвода измеряемой жидкости.

Датчик работает следующим образом. В исходном положении уровень жидкости в резервуаре ниже предельного или отсутствует. В этом случае на цифровом табло микроконтроллера 7 высвечивается "0". При поступлении жидкости в резервуар под эластичной диафрагмой 6 остается сравнительно тонкий воздушный слой. Через этот слой на эластичную диафрагму 6 передается давление жидкости Р, равное:

где р - плотность жидкости;

g - ускорение свободного падения;

h - высота уровня жидкости.

Под действием этого давления диафрагма 6 перемещается вверх и воздействует на сопряженный с ней тензодатчик 5 и на его выходе появляется электрический сигнал, амплитуда которого прямо пропорциональна уровню жидкости h. Электрический сигнал с выхода тензодатчика 5 поступает на вход микроконтроллера 7, и цифровое табло отображает измеряемый уровень жидкости.

Предлагаемое устройство позволяет производить измерение уровня жидкостей, имеющих любую плотность.

Устройство надежно в работе из-за простоты и технологичности.
