Результат выполнения конструкторской разработки.

В оптико-электронном наблюдательном приборе, содержащем объектив, оборачивающую систему и окуляр, в фокальной плоскости окуляра установлена сетка с центральным знаком и с дальномерной шкалой, феррозонд (ФЗ) установлен параллельно оптической оси прибора и соединен с блоком обработки сигнала с ФЗ (БФЗ), БФЗ соединен с индикатором направления на север (ИС), за объективом установлен фотодатчик включения подсветки сетки (ФП), ФП соединен с блоком обработки сигнала с ФП (БФП), БФП соединен со светодиодом подсветки сетки (СП), блок питания соединен с БФЗ, БФП и с индикатором разряда батарей (ИБ), причем ФЗ установлен на оси качания, перпендикулярной оптической оси прибора, между индикаторами ИС, ИБ и сеткой расположены призмы АР-90, а светодиод СП расположен у боковой поверхности сетки.

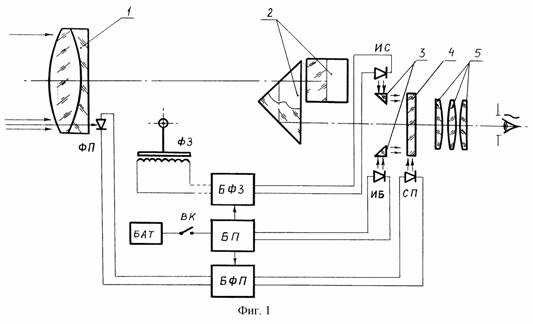

Конструктивное исполнение варианта оптико-электронного наблюдательного прибора показано на фиг.1. Здесь содержатся объектив 1, оборачивающая система 2 из двух призм БР-180, две призмы 3 типа АР-90, сетка 4, трехлинзовый окуляр 5, фотодатчик ФП, феррозонд ФЗ, индикатор направления на север ИС, батарея питания БАТ, блок БФЗ, включатель ВК, блок БП, блок БФП, индикатор разряда батарей ИБ, светодиод подсветки сетки СП.

Принцип действия оптико-электронного наблюдательного прибора заключается в следующем. Объектив 1 формирует перевернутое изображение объектов в плоскости поверхности сетки 4, на которой нанесены центральный знак и дальномерная шкала. Оборачивающая система 2, например, из двух призм БР-180 производит второе оборачивание, а прямое изображение объектов, совмещенное с плоскостью сетки, рассматривается глазом через окуляр 5. Феррозонд ФЗ - магнитный датчик, представляющий собой катушку с помещенным внутрь сердечником из материала с определенными свойствами (Афанасьев Ю.В. Феррозонды, Энергия, 1969 г.), расположен параллельно оптической оси и установлен на оси качания, перпендикулярной оптической оси прибора, за счет чего происходит его горизонтирование под действием силы тяжести при наклонах прибора вверх или вниз от земного горизонта. Сигнал от ФЗ обрабатывается блоком обработки сигнала БФЗ и при направлении на север подает напряжение на индикатор ИС, световое излучение которого через одну из призм 3 вводится в поле зрения прибора, сигнализируя наблюдателю о моменте наблюдения в направлении магнитного севера Земли.

При снижении уровня внешней освещенности до сумеречного от сигнала фотодатчика ФП блоком обработки сигнала БФП подается напряжение на светодиод подсветки сетки СП, световое излучение которого подсвечивает штрихи сетки 4, улучшая видимость центрального перекрестия и дальномерной шкалы на малых освещенностях и на темных фонах. При разряде батареи питания БАТ блок питания подает напряжение на индикатор разряда батареи ИБ, световое излучение которого через другую призму 3 вводится в поле зрения прибора, сигнализируя наблюдателю о необходимости замены батареи питания. Включение прибора осуществляется одним включателем ВК. В верхней части поля зрения призмой 3 вводится световая индикация направления на север, в левой части поля зрения другой призмой 3 вводится световая индикация разряда батареи питания, по дальномерной шкале определяется дальность до человека, оцифровка дальномерной шкалы произведена с учетом высоты фигуры человека. При наступлении сумерек от сигнала с ФП включается СП, подсвечивая все штрихи сетки и обеспечивая их различаемость.

Положительный эффект от предлагаемых технических решений заключается в уменьшении числа органов управления, в обеспечении надежной эксплуатации в сумерки и в упрощении электронных схем управления за счет использования указателя севера с индикацией направления на север в поле зрения прибора, сетки с центральным перекрестием и дальномерной шкалой и светодиодной подсветки сетки при работе в сумерки.
