Результат выполнения конструкторской и технологической разработки

Передатчик (рисунок 1) предназначен для приема сигналов от устройств тревожной, охранно-пожарной и других видов сигнализации и передачи информации по радиоканалу на центральную станцию мониторинга. Область применения передатчиков «Радиус» - системы тревожной сигнализации.

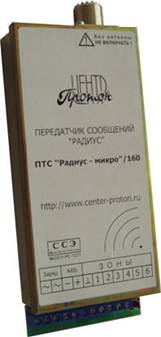

Рисунок 1 - ПТС «Радиус-Микро/160»

Передатчик обеспечивает прием сигналов от устройств, имеющих на выходе независимый «сухой» нормально-замкнутый или нормально-разомкнутый контакт. Передающий тракт передатчика относится к типу 3 и имеет условное обозначение Р33С по ГОСТ 12252 для диапазона частот 146 - 174 МГц. Передатчик имеет три режима работы: «дежурный», «тревога» и «тест». Режимы работы отображаются с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета.

Питание передатчика осуществляется от внешнего стабилизированного источника постоянного тока с выходным напряжением в диапазоне 10,8…15,0 В. В качестве источника постоянного тока может использоваться АКБ номинальным напряжением 12 В и номинальной емкостью из диапазона от 1,2 АЧч до 7,2 АЧч. Заряд АКБ в процессе эксплуатации осуществляется от внешнего источника переменного тока напряжением 14…17 В частотой 50 Гц, при этом передатчик обеспечивает выпрямление, ограничение напряжения и ограничение зарядного тока.

Передатчик является программируемым прибором. Необходимые параметры, указанные в заявке потребителя, заносятся предприятием-изготовителем в энергонезависимую память передатчика. Некоторые из этих параметров потребитель имеет возможность изменить во время эксплуатации самостоятельно с помощью программатора progmicro, подключаемого к последовательному порту передатчика.

Индивидуальные параметры передатчика: тип протокола передачи, код системы, номер объекта, статус входа, длительность нарушения зоны, параметры событий, коды событий, параметры сообщений, периодичность передачи тестовых сообщений, период опроса АКБ и др.

Основные технические и функциональные характеристики передатчиков "Радиус" приведены в таблице 1.

Таблица 1 - Основные технические и функциональные характеристики передатчиков
