Данный материал является результатом научно-технической разработки автора.

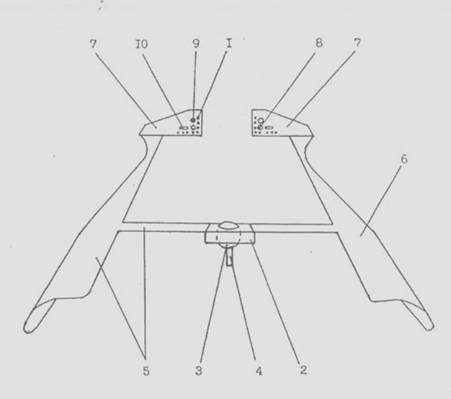

Манипулятор для компьютера, содержит кнопки 1, корпус 2, внутри корпуса 2 установлен шарнир 3, на котором жестко закреплен хвостовик 4 для крепления последнего на любом удобном месте для оператора, причем корпус 2 жестко соединен с управляющим элементом 5, выполненный в виде Н-образной рамы с криволинейными опорными поверхностями 6 для расположения предплечий оператора с возможностью движения за счет шарнира 3, при этом на передних частях 7 управляющего элемента 5 по периферии друг против друга с боковых сторон расположены кнопки 1, и кнопки шарнирные 8, кнопки многоконтактные 9, ролики 10 для удобного управления системой движений.

Манипулятор для компьютера работает следующим образом. Манипулятор посредством хвостовика 4, жестко соединенного с шарниром 3 крепится на любом удобном месте для оператора, например к столу (на чертеже не показано). Оператор перед манипулятором на расстоянии = 5-7см от корпуса 2 манипулятора, чтобы тело оператора не касалось корпуса 2. Предплечья рук ложатся на управляющий элемент 5, выполненный в виде Н-образной рамы с криволинейными опорными поверхностями 6 для расположения предплечий оператора с возможностью движения за счет шарнира 3, жестко закрепленного на столе посредством хвостовика 4. Управляющий элемент 5 жестко соединен с корпусом 2, в котором расположен шарнир 3 и за счет шарнира управляющий элемент 5 получает возможность движения. Система движений частично контролируется предплечьями оператора, лежащих на криволинейных опорных поверхностях 6 и частично контролируется кистями оператора лежащими на передних частях 7 управляющего элемента 5. Т.к. часть системы движения передана предплечьям оператора, то кисти последнего получают неосвоенный резерв загруженности. Кисти оператора взаимодействуют с кнопками 1, кнопками шарнирными 8, кнопками многоконтактными 9 и роликами 10, расположенными на передних частях 7 управляющего элемента 5 и расположены по периферии друг против друга с боковых сторон передней части 7 для удобного управления системой движений.
