Результат выполнения технологической разработки.

На рис.1 приведена схема намотки и опрессовки одного слоя жгута.

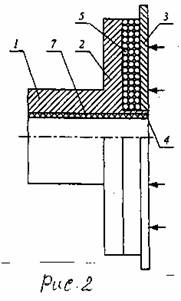

На рис.2 приведена схема намотки для трех слоев жгута.

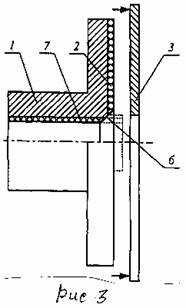

На рис.3 приведена схема разборки плоского шаблона и удаления буртика.

Для осуществления способа используют металлическую втулку 1 с фланцем 2, плоский шаблон 3 с наружным диаметром, превышающим наружный диаметр фланца 2, и диаметром отверстия (посредством которого плоский шаблон 3 устанавливают на предварительно изготовленную на фланце 2 кольцевую оправку в виде буртика 4), обеспечивающим скользящую посадку по буртику 4. Плоский шаблон 3 устанавливают на буртик 4 и осуществляют нанесение покрытия путем заполнения зазора между фланцем 2 и плоским шаблоном 3 намоткой слоями пропитанного полимерной композицией (например, эпоксидной смолой ЭД-20 с отвердителем ПЭПА и наполнителями в виде графита и фторопласта) жгута 5 (например, из стекловолокна). Намотку жгута 5 на буртик 4 выполняют с натяжением, обеспечивающим отсутствие расслоения и воздушные включения. После полного заполнения зазора между фланцем 2 и плоским шаблоном 3 производят опрессовку полученного покрытия плоским шаблоном 3 (см. рис.1) и отверждают полимерную композицию. Затем плоский шаблон 3 отпрессовывают с покрытия (см. рис.3) с использованием выступающей наружной части плоского шаблона 3 и посредством механической обработки удаляют буртик 4 (см. рис.3) с образованием фаски 6.

Для увеличения толщины покрытия намотку жгута 5 в зазор между фланцем 2 и плоским шаблоном 3 производят в несколько витков (например, в три витка, см. рис.2).

Перед каждым формированием покрытия на фланце 2 производят обработку контактирующей с полимерной композицией поверхности плоского шаблона 3 известным антиадгезионным составом.

Нанесение полимерного покрытия 7 на внутреннюю цилиндрическую часть втулки 1 производят либо до формирования покрытия на фланце 2, либо после.
