ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 77-013-05 |
|
Наименование проекта Патрон для обработки фланца |
|
Назначение Предназначен для обработки фланца крышки картера переднего моста. |
|
Рекомендуемая область применения Обработка металлов резанием |
|
Описание

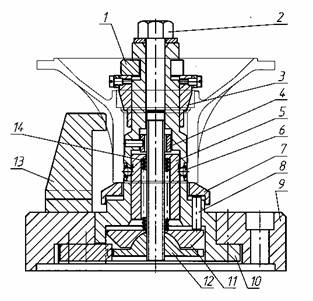

Результат выполнения конструкторской разработки. Описание. Патрон состоит из фланца 9; корпуса 10; сферической пары 11; плавающей опоры 7; корпуса 5; комплекта шариков 6; базирующего конуса 3; быстросъемной шайбы 1; и тяги 2.
Патрон для обработки фланца
Принцип работы: Базирование обрабатываемого изделия осуществляется наконусе 3, поджимом опорой 7 к верхнему базирующему торцудетали 10 и разжимом шариков конусом 5. В свободном положении детали 1; 3 сняты. Заготовка надеваетсядо опоры 7. В собранном состоянии тяга 2 вращаясь, перемещаетгайку 4 и сферическую пару 11; 12. Гайка 4 освобождает конус 5, и он под воздействием пружиныразжимает шарики 6.Деталь 12 через детали 11; 8; 7; поднимает изделие вверх довыбирания зазоров. Крутящий момент осуществляетсяповодком 13. |
|
Преимущества перед известными аналогами Выдерживает радиальное и торцевое биение относительно оси центрального отверстия детали. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности на 30-40%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 10.06.2005 |
