ИННОВАЦИИ БИЗНЕСУ

Номер

77-007-05

Наименование проекта

Малошумящий стабильный генератор

Назначение

Для работы в качестве задающего генератора в многочастотных приемопередающих устройствах дециметрового диапазона с быстрым переключением частоты.

Рекомендуемая область применения

Многочастотные приемопередающие устройства СВЧ.

Описание

Результат выполнения конструкторской разработки.

Малошумящий генератор выполнен на биполярном транзисторе среднеймощности. В качестве частотозадающего элемента применен цилиндрическийдиэлектрический резонатор с высокой диэлектрической проницаемостью. Отсигнала отраженного нагрузкой генератор защищен микрополосковым вентилем.Быстродействующийpin-диодный выключатель коммутируется импульснойсхемой управления при появлении логического уровня.

Корпус металлический, герметичный. Выходной разъем типа СРГ50-751ФВ.Имеется возможность управления суммирующимp-i-nдиодным многоканаль­ным переключателем через выходной разъем.

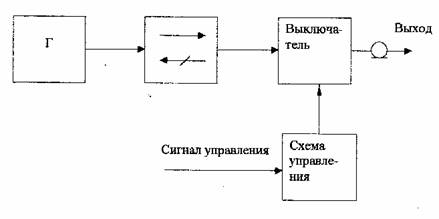

Схема электрическая структурная

Преимущества перед известными аналогами

Простота конструкции., надежность.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономический эффект от одного изделия составляет 45 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.03.2005
