ИННОВАЦИИ БИЗНЕСУ

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

71-007-05

Наименование проекта

Метод повышения подвижности керамического шликера путем введения разжижающих добавок

Назначение

Для повышения подвижности шликера при неизменном количестве воды и снижении влажности образца перед сушкой, что позволяет уменьшить усадку

Рекомендуемая область применения

Производство керамических изделий по шликерной технологии

Описание

Результат выполнения научно-исследовательской работы

Одним из эффективных способов стабилизации процессов структурообразования керамики повышенной пористости является применение разжижающих добавок. При этом наблюдается повышение подвижности шликера при неизменном количестве воды и снижении влажности образца перед сушкой, что позволяет уменьшить усадку, а процесс сушки ведется по более жестким режимам в меньшие сроки, с меньшими затратами теплоносителя. Кроме того, разжижающие добавки с содержанием гидрата окиси натрия способствуют повышению прочности массы и увеличению в ней количества стекловидной фазы.

В качестве разжижающих добавок были опробованы жидкое стекло, подмыльный щелок, отход травления алюминия. Их влияние на свойства сырьевой смеси определялись по стандартной методике с использованием вискозиметра Суттарда по расплыву лепешки. Результаты испытаний приведены в таблице 1.

В результате анализа экспериментальных данных можно отметить о положительном влиянии добавки жидкого стекла и подмыльного щелока, введение которых позволяет повысить пластичность шликера с 10 до 13 см и с 5 до 6 см, что составляет 30% и 20% соответственно для шликера приготовленного на основе глин С. Чекурчинского и С. Чекурчинского+ Апастовского месторождений с использованием жидкого стекла, а также, повышение пластичности с 11 до 13 см и с 7,2 до 8,5 см, что составляет 11% и 17% соответственно для шликера приготовленного на тех же глинах с использованием подмыльного щелока. Следовательно, данный метод позволяет повысить подвижность керамического шликера с введением разжижающих добавок.

Таблица 1

№№ составов

Вид глины

Вид добавки

В/Т

Количество добавки %

0,5

0,55

0,65

0,7

0,75

0,8

0,85

0,9

0,95

1

1

Апастовская+С/Ч

ж.стекло

0,55

5

5

5

5

5,3

5,5

5,5

5,7

5,7

6

2

С-Чекурч

ж.стекло

0,55

10

10,3

10,3

10,5

10,5

11,2

11,5

12

12,5

13

3

Апастовская+С/Ч

П.щёлок

0,55

7,2

7,5

7,6

7,8

8

8

8,2

8,4

8,5

8,5

4

С-Чекурч

П.щёлок

0,55

11

11

11,2

11,4

11,5

11,5

11,7

12

12,5

13

5

Апастовская+С/Ч

ОТА

0,55

6,4

6,3

6

5,8

5,5

5,5

5,4

5,2

5,2

5,2

6

С-Чекур

ОТА

0,55

10,2

10,5

10,3

10,3

10

10

9,7

9,2

9

9

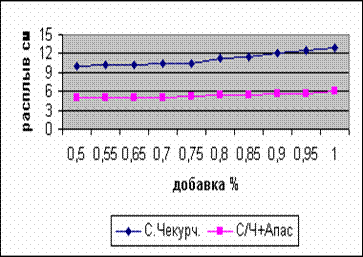

Жидкое стекло.







.

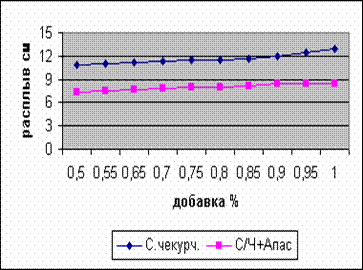

Подмыльный щёлок.

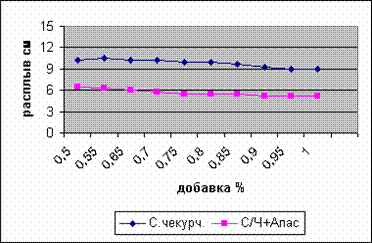

Отход травления алюминия.



Преимущества перед известными аналогами

Введение разжижающих добавок с содержанием гидрата окиси натрия способствует повышению прочности массы и увеличению в ней количества стекловидной фазы

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение себестоимости изделия за счет введения в качестве добавок отходов производства

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.03.2005

Инновации и люди

У павильонов Уральской выставки «ИННОВАЦИИ 2010» (г. Екатеринбург, 2010 г.)

Мероприятия на выставке "Инновации и инвестиции - 2008" (Югра, 2008 г.)

Открытие выставки "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)

Демонстрация разработок на выставке "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)
