Номер

71-006-05

Наименование проекта

Установка для пирогенетической переработки древесных отходов

Назначение

Для комплексного использования древесных отходов, обеспечивающая переработку длинномерных, короткомерных, а также неликвидных отходов лесопиления и лесозаготовок.

Рекомендуемая область применения

Деревоперерабатывающая промышленность.

Описание

Результат выполнения опытно-конструкторской работы.

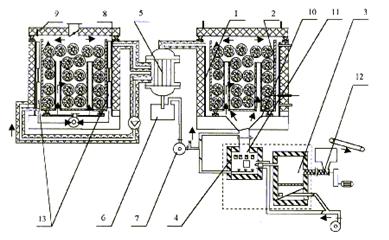

Предлагаемая установка для пирогенетической переработки древесных отходов схематично изображена на рис.1.

Установка представляет собой последовательно соединённые модули: углевыжигательную печь, состоящую из камеры пиролиза 1 и контейнера 2, топку, выполненную в виде последовательно соединённых газогенератора 3 и камеры сгорания 4, систему конденсации и охлаждения парогазовой смеси, состоящей из конденсатора 5, сборника конденсата 6 и газодувки 7, а также камеру сушки 8, используемой для подсушки пиролизного сырья.

Рис.1. Установка для пирогенетической переработки древесных отходов.




Для предотвращения тепло- потерь камеры снабжены теплоизоляцией 9. Для более равномерного распределения тепла контейнеры снабжены перфорированными коллекторами 10. Топка соединена с камерой пиролиза посредством газохода 11. Высокая производительность, малая трудоемкость, малые затраты на эксплуатацию установки, высокое качество продукта, разнообразие перерабатываемых древесных отходов, грамотная организация циклов получения угля обеспечивают низкую себестоимость угля и быструю окупаемость установки. Топочные газы, получаемые при сжигании генераторного газа, вырабатываемого в газогенераторе, содержат минимальное количество вредных веществ и значительно уменьшают выбросы в атмосферу. Использование газогенератора позволяет перерабатывать неликвидное сырьё от деревообработки и лесопиления, а также древесно-угольную мелочь, подача которых осуществляется с помощью шнекового конвейера 12. Использование тепла пиролиза в сушильной камере позволяет сократить время технологического процесса в целом.

Преимущества перед известными аналогами

Установка для пирогенетической переработки древесных отходов позволяет сократить время технологического цикла, получать уголь высокого качества и использовать тепло процесса пиролиза для различных технологических нужд.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект, руб 133860. Себестоимость машино-часа, руб 7,36. Годовая производительность (для базового варианта - при форсированном режиме), т/год 172

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.04.2005
