Результат выполнения технологической разработки

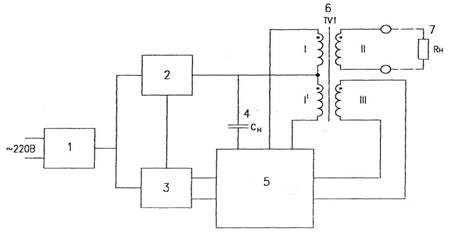

Содержит соединенные между собой источник 1 питания (см. рис.), зарядное устройство 2, ячейку 3 управления, накопительную емкость 4, формирователь 5 выходных импульсов, выходной трансформатор 6 с обмотками - первичной, вторичнойiiи обмоткой Ш обратной связи, нагрузку 7.

При подаче питания источник питания вырабатывает необходимые напряжения для функционирования устройства. В отталкивающем режиме ячейка управления вырабатывает импульсы с частотой 1 Гц управления зарядным устройством и формирователем выходных импульсов. Зарядным устройством заряжается накопительная емкость до нужной величины и ячейка управления дает импульс управления в формирователь выходных импульсов. В последнем включается в работу регулирующий элемент, который на каждом импульсе управления поочередно пропускает импульс стабилизированного тока через обмоткуiиi¹трансформатора. На выходной обмоткеiiтрансформатора появляются разнополярные высоковольтные импульсы. При измерении нагрузки на выходной обмоткеiiвыходного трансформатора в диапазоне от 3000 до 20 Ом через нагрузку протекает импульс стабилизированного тока. При изменении сопротивления нагрузки в диапазоне от 1000 до 500 Ом в работу включается обмоткаiiiтрансформатора, которая через формирователь выходных импульсов стабилизирует энергию выходного импульса на нагрузке. Стабилизация энергии выходного импульса осуществляется за счет увеличения длительности импульса. Сигнал о выборе поражающего режима приходит в ячейку управления, которая переводит формирователь выходных импульсов в режим, исключающих стабилизацию тока и энергию выходного импульса.

При разряде накопительной емкости поочередно через обмоткиiиi¹трансформатора формируются высоковольтные импульсы. Формирователь выходных импульсов не допускает перезаряда накопительной емкости, исключая дополнительные потери энергии.

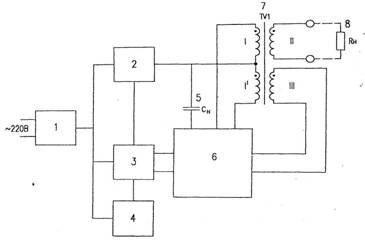

Рис. 1 Аппаратура электропитания отталкивающего и поражающего действия
