Результат выполнения конструкторской разработки

Запорно-пломбировочное устройство (ЗПУ) содержит гибкий элемент - канат 1 (см. рис.), на один конец которого запрессован малый цилиндрический наконечник 2, на последний надет корпус 3. Малый цилиндрический наконечник выполнен с возможностью передвижения в корпусе, внутри которого соосно установлены два подпружиненных сухаря 4 и 5, имеющих широкое входное конусное отверстие и узкое выходное отверстие, служащих для прохода запрессованного на втором конце каната наконечника 6 фигурного конусного при замыкании запорно-пломбировочного устройства, при этом сухари подпружинены двумя кольцами 7, увеличенными диаметром каната и диаметром наконечника фигурного конусного, причем полость корпуса также увеличена на длину сухаря, а шейка наконечника соответственно увеличена в длину и диаметрально и закрыта шайбой 8 путем запрессовки, скобы 9 с двумя отверстиями.

Скобу через первое отверстие помещают на канат с наконечником, который вставляют в петли дверей вагона (контейнера) и во второе отверстие скобы 3. Затем наконечник вставляют в отверстие шайбы, предварительно помещенной в корпус, и проталкивают вначале через один сухарь до щелчка и далее через второй сухарь до щелчка.

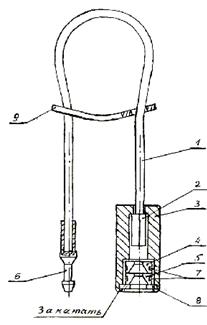

Рис. Запорно-пломбировочное устройство
