Номер

54-259-05

Наименование проекта

Установка для наполнения баллонов УНБН-1-04-00.

Назначение

Для наполнения баллонов сжиженным углеводородным газом (пропан-бутаном).

Рекомендуемая область применения

Заполнение газоавтомобильных баллонов, автоцистерн и других емкостей газом на специально оборудованных пунктах.

Описание

Конструкция является результатом выполнения конструкторской разработки.

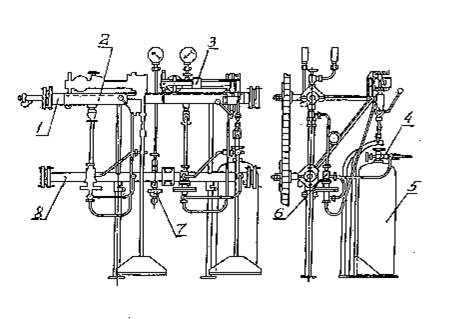

Установка (см. рис.) состоит из коллектора жидкой фазы 1, коллектора паровой фазы 8, коллектора приемника 2, сигнализирующего устройства 3, регулятора давления 7, баллонного зажима 4, и клапана отсекателя 6.

Рис. Установка для наполнения баллонов УНБН-1-04-00

Установку можно монтировать из двух, трех и более секций.

Заправляемый баллон 5 устанавливается на горизонтальную площадку.

Снимается баллонный зажим и укрепляется на вентиле баллона.

Сигнализирующим устройством устанавливается масса баллона с газом, открывается вентиль, начинается заправка баллона или других емкостей. По достижении баллоном заданной массы коромысло сигнализирующего устройства занимает горизонтальное положение, сбрасывается давление. Затем клапан-отсекатель перекрывает подачу газа в баллон. Вентиль закрывается и закрепляется баллонным зажимом.

Преимущества перед известными аналогами

Установка удобна в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышает производительность труда в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

08.06.2005
