Номер

54-117-05

Наименование проекта

Аппарат теплообменный

Назначение

Для получения дистиллята из пресных вод.

Рекомендуемая область применения

Для подпитки водооборотных циклов в качестве питательной воды парогенераторов и других целей.

Описание

Конструкция является результатом выполнения конструкторской разработки.

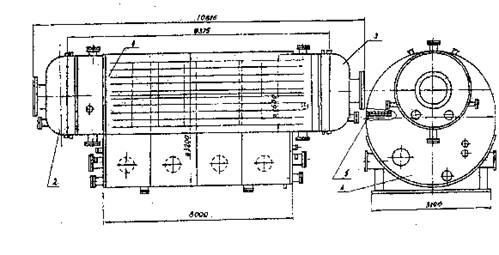

Аппарат (см. рисунок) состоит из конденсатора 1 с камерами 2 и 3, испарительной камеры 4 и сетчатого брызгоделителя 5. Трубчатка конденсатора размещена над испарительной камерой и заключена в цилиндрический кожух с вырезом верхней части для прохода пара. Нижняя часть кожуха служит для сбора дистиллята. Для удобства отвода дистиллята, неконденсирующихся газов и размещения водяных камер кожух и теплообменные трубы выполнены длиннее корпуса испарителя. Трубчатка конденсатора снабжена продольными перегородками для промежуточного дистиллята и поперечными перегородками для крепления труб. Испарительная камера аппарата представляет собой цилиндрический сосуд с плоскими днищами.

Рис. Аппарат теплообменный.

Аппарат работает следующим образом: подогретая циркуляционная вода поступает в испарительную камеру, находящуюся под разрежением. За счет частичного испарения под разрежением циркуляционная вода охлаждается и перетекает в следующий аппарат. Пар сепарируется от капель в брызгоотделителях и конденсируется на трубах конденсатора, охлаждаемых циркуляционной или оборотной водой. Дистиллят отводится из конденсатора через штуцер в кожухе.

Преимущества перед известными аналогами

В одном корпусе собраны два аппарата различного назначения - испаритель и конденсатор, - разделенные секционными съемными сетчатыми отбойниками.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижает металлоемкость в 2 раза по сравнению с двумя раздельно изготовленными частями различного назначения.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.06.2005
