Результат выполнения научно-исследовательской работы.

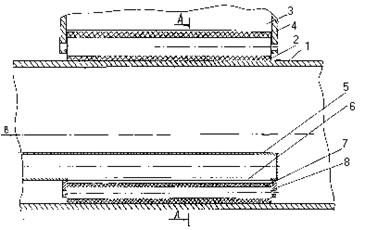

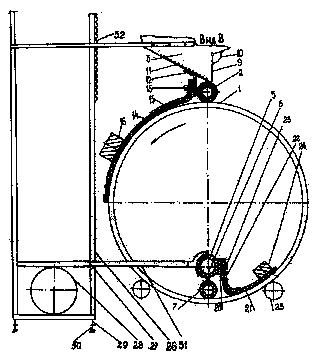

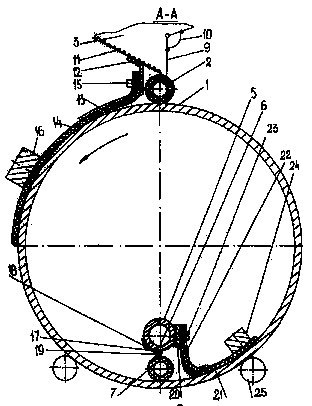

Установка монтируется на стационарном участке для антикоррозионной изоляции труб 1 (см. рисунки) и включает распределительный валик 2 с эластичным покрытием, который смонтирован под ванной 3 с материалом покрытия на опорных кронштейнах 4. Внутри трубы 1 размещена штанга 5 с регулируемым отверстием 6 для подачи материала покрытия, под которым смонтирован распределительный валик 7 на кронштейнах 8. Распределительный валик 7 имеет на наружной поверхности эластичное покрытие. Боковая стенка ванны 3 имеет регулируемую заслонку 9, изменение положения которой производится с помощью сектора 10. На дне ванны 3 предусмотрены нагревательные элементы 11. К дну ванны 3 закреплен кронштейн 12 для крепления поджимной полосы 13 растирочного фартука 14, которые зафиксированы на кронштейне 12 с помощью болтов 15. На фартуке 14 закреплен груз 16 для поджатия фартука поверхности трубы 1. Для регулировки проходного сечения отверстия 6 предусмотрена накладная полоса 17, фиксируемая на штанге 5 винтами 18. Под регулируемым отверстием 6 установлен направляющий лоток 19. К штанге 5 с помощью приваренного кронштейна 20 закреплен растирочный фартук 21 с поджимным элементом 22. Фиксация растирочного фартука 21 с поджимным элементом 22 на кронштейне 20 обеспечивается болтами 23. Для поджатия фартука 21 к поверхности трубы предусмотрен груз 24. Изолируемая труба 1 размещается на опорно-приводных роликах 25. Установка для антикоррозионной изоляции наружной и внутренней поверхности труб смонтирована на эстакаде 26, которая имеет площадку 27 для оператора, а также реверсивный мотор-редуктор 28. Опорой эстакады 26 служат колеса 29 и рельсы 30. Штага 5 соединена с эстакадой 26 с поморщьl-образного кронштейна 31. Для регулировки устройства для наружной изоляции по высоте предусмотрен реечный механизм 32.

Установка для антикоррозионной изоляции поверхностей 0 трубопроводов работает следующим образом. Труба 1 с помощью грузоподъемного устройства укладывается на опорно-приводные ролики 25. Оператор перемещает с помощью мотор-редуктора 28 установку к началу изолируемой трубы, опускает реечным механизмом 32 устройство для наружной изоляции до касания распределительным валиком 2 наружной поверхности трубы 1. Ванна 3 заполняется материалом покрытия, включаются нагревательные элементы 11, регулируемая заслонка 9 устанавливается на заданную норму дозирования материала покрытия сектором 10. Как только нагревательные элементы 11 обеспечат необходимую вязкость материала покрытия (вытекание, через зазор между днищем ванны и регулируемой заслонкой 9) включается привод трубы во вращение. Вытекающий материал покрытия поступает на распределительный валик 2 и равномерно наносится на наружную поверхность трубы 1. Образующиеся при этом воздушные пузыри и непроизолированные места заделывания растирочным фартуком 14, поджатие которого к поверхности трубы обеспечивается грузом 16. Одновременно с нанесением антикоррозионной изоляции на наружную поверхность производится антикоррозионная изоляция внутренней поверхности трубы. Насос дозатор (на рис. не показан) подает в штангу 5 материал покрытия, который через отрегулированное дозирующее отвесите 6 поступает на распределительный валик 7, имеющий эластичное покрытие, захватывается распределительным валиком 7 и равномерно наносится на поверхность трубы 1. Образующиеся при этом воздушные пузыри и непрокрашенные места удаляются растирочным фартуком 21 с поджимным элементом 22 и грузом 24. Усиленная антикоррозионная изоляция производится на этой же установке, при этом за дозирующе-распределительным устройством наружной изоляции устанавливается катушка с армирующим материалом.

Зарегистрировано в Федеральном институте промышленной собственности.

№ 2005107534/06(009057) от 17.03.2005 г.

Положительное решение экспертизы заявки на изобретение по существу от 21.04.2005 г.
