Результат выполнения научно-исследовательской работы.

Пневматический высевающий аппарат включает корпус 1 (см. рисунки), барабан 2 с радиальными присасывающими отверстиями 3 и пневматическими полостями 4, направляющие 5, 6, распределитель 7 с подводом вакуума 8 и избыточного давления 9, настроечный цилиндр 10 с окнами 11 для открытия выбранных отверстий и рукоятками-фиксаторами 12. Пневматические полости 4 выполнены на каждую группу присасывающих отверстий различного диаметра. Полость может быть одна или их может быть несколько. Настроечный цилиндр установлен на высевающем барабане с возможностью поворота и фиксации относительно барабана при расположении окон над присасывающими отверстиями (рис. 2, 3). Для обеспечения фиксации подвижного сопряжения высевающего барабана и настроечного цилиндра 10 на цилиндрической части барабана 2 у его торца выполнены шлицы 13 (рис. 4), в которые входят выступы рукоятки-фиксаторы 12. Рукоятки-фиксаторы удерживаются в положении фиксации пружинами 14.

Высевающий аппарат работает следующим образом. Семена определенного размера 15, 16 из корпуса 1 через направляющую 5 поступают к вращающимся и зафиксированным между собой настроечному цилиндру и высевающему барабану 2, где под действием вакуума, подводимого от камеры 8, присасываются через окна 11 к радиальным отверстиям 3, выполненным в виде усеченного конуса. Размер отверстий 3, используемых для высева семян определяется фиксированным положением настроечного цилиндра 10. При этом семена по одному фиксируются в конических отверстиях и переносятся вращением до момента разобщения полости барабана с камерой вакуума 8 и соединения с камерой повышенного давления распределителя 9. В этот момент происходит очищение отверстий от семян. Нижняя направляющая 6 распределяет семена по строчкам.

Для перенастройки высевающего аппарата на другой размер семян необходимо повернуть рукоятки-фиксаторы 12, выводя из зацепления со шлицами 13 и установить необходимый размер присасывающих отверстий, переместив окна настроечного цилиндра в другое фиксированное положение.

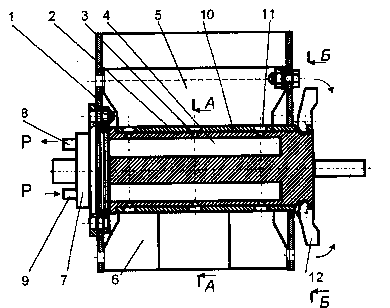

Рис. 1

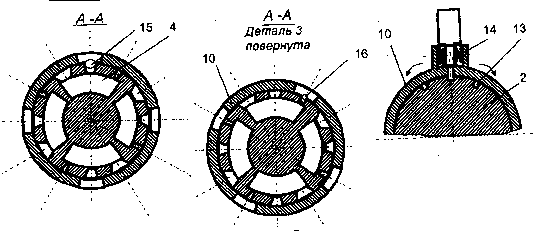

Рис. 2 Рис. 3 Рис. 4
