Описание к ИЛ № 42-009-05

Данная работа является результатом выполнения конструкторской разработки.

В настоящее время бурного развития информационных технологий во всех отраслях производственной деятельности возведение антенных опор накрышах зданий, находящихся в эксплуатации является актуальным вопросом,требующим своего специфического изучения.

Наиболее важной особенностью возведения опор на крыше является сама конструкция кровли здания. Не всякий ее элемент сможет воспринять дополнительные усилия от устанавливаемых на них опор. Тем более еслиучесть, что здание, на крышу которого собираются монтировать опору, чащевсего не новой постройки, а эксплуатировалось 20-25 лет; а ее конструкция при проектировании не была рассчитана на дополнительную технологиче­скую сосредоточенную нагрузку. Это обстоятельство служит причиной ре­шения задачи способов закрепления конструкции опоры на кровле. Поэтому анализ структуры здания с целью выбора мест и способа крепления опоры к крыше является очень важным этапом, с которого и нужно начинать.

Существует еще одна особенность проектирования опор на крышах зданий, которую необходимо рассмотреть. Так, если при расчете высотныхсооружений, возводимых на земле, вкладом фундамента в общую деформативность опоры можно пренебречь, то при размещении опоры на крыше врасчетах появляется еще одна неизвестная - переходная конструкция.

Свойства этого конструктивного элемента, служащего для закрепленияопоры на крыше здания, а также для передачи нагрузок от антенного соору­жения на несущие конструкции здания. Основной показатель, который при­ходится проверять после включения в цепочку "крыша-опора" отмеченнойпереходной конструкции, - это линейные и угловые перемещения верхнейчасти опоры под действием ветра. Таким образом, башня, которая при уста­новке на земле на железобетонный фундамент обладает достаточной жестко­стью и обеспечивает перемещения в допустимых пределах, будучи установленной, на крыше здания через переходную конструкцию, по деформативности может не соответствовать нормам. В этом случае придется изменять либопереходную конструкцию, либо конструкцию самой опоры. Таким образом,при выполнении проекта по установке крышевых опор необходимо учиты­вать отмеченные расчетно-конструктивные параметры.

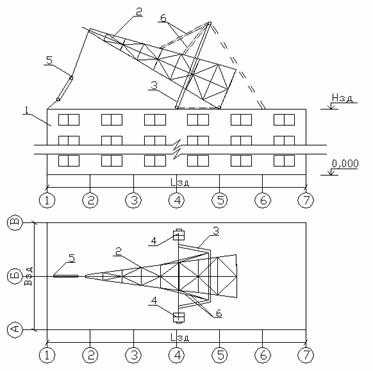

Крайне важной составляющей возведения сооружения на крыше явля­ются и производственные операции самого монтажа. Как правило, при рабо­тах на крыше нет возможности в полной мере использовать грузоподъемную технику, применяемую при возведении опор на земле. Поэтому целесообраз­нее осуществлять монтаж опор на крыше зданий «падающим» порталом(рис 1). При этом опора должна быть предварительно собрана в горизонталь­ном виде, выверена и подготовлена для вывода ее в вертикальное проектноеположение.

Предлагаемый метод возведения опор в полной мере отвечает требова­ниям параметров «монтажной площадки», ограниченной размерами крыши.

Для реализации этого метода требуется монтажно-такелажная оснаст­ка, изготавливаемая монтирующей организацией и подаваемая на крышуздания либо легким краном, либо средствами малой механизации.

Экономическая эффективность от реализации метода проявляется примонтаже не менее 3-х опор одним и тем же нормокомплектом монтажно-такелажной оснастки, при этом повышается производительность труда в 1.6раза.
