Результат выполнения конструкторской разработки.

Монтаж производят на опоре 1 (см.рисунок), выполненной без траверс. Раму разъединителя 2 и приемной траверсы 4 крепят непосредственно к стойке опоры с помощью скоб 3, раму привода 6 - к основанию опоры с помощью скобы 5, трубу привода 8 отрезают по длине и сверлят под болт на месте, а шлейфы 9, идущие от проводов опоры и приемной траверсы, вставляют прямыми концами в зажимы 16 на контактах разъединителя.

Отключение и создание видимого разрыва производят в следующем порядке: сначала отпирают и снимают висячий замок, вставленный в совпавшие на дисках рамы привода и оси привода 7 штангенциркульно, расположенные по окружности отверстия, а затем с помощью штанги поворачивают ручку привода против часовой стрелки. Соединенную через трубу с осью привода ось разъединителя 10 вместе с закрепленными на ней ведущими поводками 11, имеющими на концах крючки, поворачивают до упора. Оси изоляторов 13, на каждой из которых закреплен ведомый поводок 12 с петлей на конце, в которую вставлен крючок соответствующего ведущего поводка, поворачивают на 90 ^о вместе с установленными на них подвижными изоляторами 14 и пластинами 15, которые выводят закрепленные на их концах медные ножи 17 из зацепления с медными губками 18, закрепленными на неподвижных изоляторах 19. Затем просматривают с земли видимые разрывы между ножами и губками и, убедившись в их наличии, вставляют висячий замок во вновь совпавшие на дисках привода отверстия.

Крепление рамы непосредственно на стойке позволит высвободить металлические и деревянные установочные траверсы, будет удобным монтаж и обслуживание.

Расположение изоляторов пофазно через 90 ^о сделает компактной и жесткой раму, будут большими межфазные расстояния.

Благодаря наклону изоляторов их замена будет удобной и будет легко просматриваться целостность изоляторов и видимый разрыв.

Замена болтового крепления шлейфа на зажим и перенос его на конец пластины позволит уменьшить длину медного контакта.

Замена одинарной пластины подвижного изолятора на двойную, улучшит регулировку точности вхождения ножа в губки.

Снабжение подшипниковых втулок продольными прорезями позволит исключить заклинивание осей.

Снабжение привода дисками со штангенциркульно расположенными отверстиями для висячего замка позволит исключить приваривание фланца к трубе и регулирование на фланце.

Включение в комплект разъединителя приемной траверсы позволит исключить изготовление ее на базе РЭС слесарным способом.

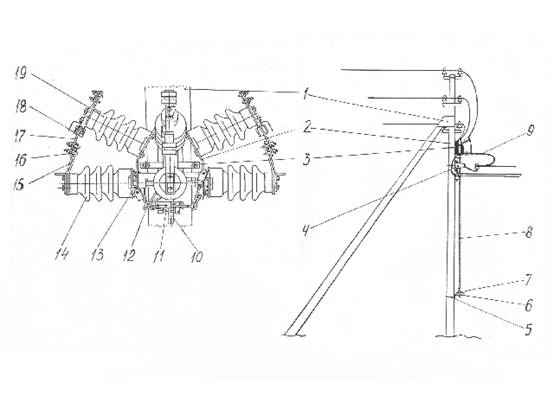

Разъединитель бестраверсный:

1 - опора; 2 - рама разъединителя; 3 - скоба разъединителя; 4 - приемная траверса; 5 - скоба привода; 6 - рама привода; 7 - ось привода; 8 - труба привода; 9 - шлейфа; 10 - ось разъединителя; 11 - ведущий поводок; 12 - ведомый поводок; 13 - ось изоляторов; 14 - подвижный изолятор; 15 - пластина; 16 - зажим; 17 - медный нож; 18 - медные губки; 19 - неподвижный изолятор
