Номер 04-016-05 |
|||
|
Наименование проекта Приспособление для проверки плоскостности |
|||
|
Назначение Проверка плоскостности на малогабаритных деталях. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рисунок) состоит из двух плит 1 и 3, изготовленных из стали 9ХС и термообработанных доhrc60-65 единиц: трех колонок 2, изготовленных из материала Ст38ХА с термообработкойhrc38-42 единицы; индикаторной головки типа 1МНГ с ценой деления 0,001 мм и шарика диаметром 3-5 мм, имеющих между собой резьбовое соединение. Шарик выступает над плоскостью А на 0,5 мм, этим обеспечивается предварительный натяг для снятия показаний по шкале индикаторной головки. Проверяемая деталь устанавливается на плоскость А приспособления и передвигается вдоль нее, воздействуя через шарик на кинематику индикаторной головки, по шкале которой снимают отсчет отклонения неплоскостности детали.

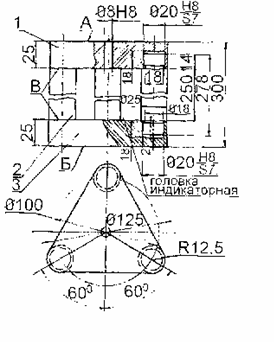

Рис. Приспособление для проверки плоскостности. |
|||
|
Преимущества перед известными аналогами Повышение точности измерений неплоскостности деталей небольших габаритов до 1 мкм. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В 1,5-2 раза повысилось качество обрабатываемых деталей. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 06.04.2005 |
