Наименование проекта Упоры для многопроходного резания на зубодолбежном станке |
|||
|
Назначение Многопроходное нарезание в автоматическом режиме цилиндрических зубчатых колес на зубодолбежном станке модели 5А140П. |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка |
|||
|
Описание Результат выполнения конструкторской разработки. Упоры (см. рисунок) состоят из кулачка 1 и основания 2. Форма кулачка 1 образована цилиндрическими поверхностями с радиусами равными 108 мм и 100 мм на толщине 8 мм, 90 мм и 80 мм на толщине 3 мм и двумя прямолинейными поверхностями в размеры 19 мм и 14 мм. На кулачках выполнены две фаски величиной 4,5х45 0 и отверстие диаметром 6,5 мм. Форма основания 2 образована также цилиндрическими поверхностями с радиусами равными 94 мм и 78 мм на толщине 5,5h11 и двумя прямолинейными поверхностями в размеры 16 мм и 13 мм. На основаниях выполнены по четыре фаски величиной 1х45 0 и резьбовое отверстие диаметром М6. Все детали упоров изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц. Основание упора устанавливается в паз диска механизма радиального врезания станка; кулачок упора накладывается на лицевую поверхность диска и крепится к основанию болтом М6х30 с размерами по ГОСТ7798.

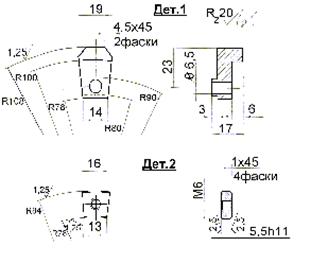

Рис. Упоры для многопроходного резания на зубодолбежном станке. |
|||
|
Преимущества перед известными аналогами При фиксации упоров в разных положениях по шкале диска можно производить шестипроходное нарезание цилиндрических зубчатых колес крупного модуля в автоматическом режиме, и обеспечить нужную глубину врезания инструмента на чистовых проходах |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В 1,5-2 раза повысилась производительность труда и улучшилось качество изделий. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.03.2005 |
