Описание к ИЛ № 29-014-05

Результат выполнения конструкторско-технологической разработки.

Съемник включает в себя (см. рис.) одноступенчатый цилиндрический редуктор 2 с захватным устройством, мотор-редуктор 6, смонтированные на основании 8 и соединенные с муфтой 7, электрошкаф 4.

Ведомое зубчатое колесо редуктора жестко связано с гайкой, через которую проходит силовой винт 5. Винт имеет продольный паз и от поворота удерживается шпонкой, в результате чего при вращении гайки он получает осевое перемещение.

Захватное устройство включает в себя захваты 1, шарнирно связанные с крестовиной 11, подвижный конус 10 с направляющими и гайку 9. Хвостовики захватов входят в пазы направляющих конуса, перемещение которого осуществляется гайкой 9. Перемещением конуса 10 обеспечивается разведение и сведение захватов.

Включение подачи винта осуществляется кнопками управления, смонтированными на панели электрошкафа.

Для подъема съемника грузоподъемными средствами предусмотрена траверса 3 с захватным кольцом.

Для снятия детали с вала съемник захватами заводится за торец детали, и ходом винта через оправку деталь спрессовывается с вала.

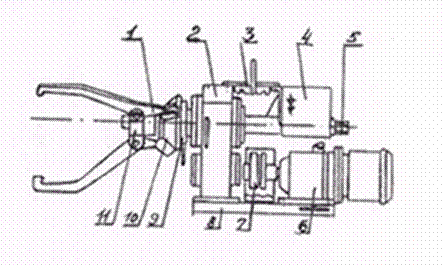

Рис. Электромеханический съемник винтового типа
